無線工学を基礎から学ぶ第１級アマチュア無線技士令和06年12月期問題ページ



無線工学 > １アマ > R06年12月期無線工学の基礎　１アマ無線工学令和06年12月期　の目次解説・解答を見るには、問題右下の[X-25 解説・解答]をクリックして下さい。
■ 概要
No.	Code	問題要約
A-01	HA0306	真空中の平行平板コンデンサの電極間に任意の厚みの誘電体を入れた時の容量計算
A-02	HA0705	環状の磁芯に巻いたコイルのインダクタンスと巻数、断面積、透磁率等の関係
A-03	HB0104	抵抗からなる回路網の合成抵抗・枝の電流・未知の抵抗値等の計算
A-04	HB0703	フィルタの回路トポロジーと減衰特性のグラフの対応、フィルタの名称の関係
A-05	HB0401	損失のある並列共振回路。励振電流と電源電圧の関係、共振時の数値計算
A-06	HC0303	トランジスタの電気的特性（直流特性・周波数特性）
A-07	HD0110	ダーリントン接続の、構成と動作原理、特性の説明
A-08	HD0107	FET増幅回路の等価回路。ｇ_m、ゲート抵抗、負荷抵抗から増幅度を計算
A-09	HD0104	雑音指数についての説明・計算
A-10	HE0406	SSB送信機のブロック図と、各々のブロックの働き
A-11	HE0506	直接FM方式を用いたFM送信機のブロック図。AFC回路の動作
A-12	HD0803	PLL周波数シンセサイザで、基準発振周波数と分周比から出力周波数を計算
A-13	HF0801	ソフトウェア無線受信機の信号処理例
A-14	HF0506	FM受信機の一般的な特徴
A-15	HE0605	小電力狭帯域のデジタル通信方式の特性と特徴
A-16	HG0406	ツェナーDiを用いた定電圧回路の電圧変動に対する動作
A-17	HG0502	電源の出力波形からリプル率の計算
A-18	HG0704	ニッケル水素蓄電池の構造と動作原理の説明
A-19	HJ0605	スミスチャートとそれを用いたインピーダンス、VSWR、反射係数の読み方
A-20	HH0516	ヘンテナの構造と動作原理・特性
A-21	HH0306	同軸トラップで偶数次高調波が除去できる原理
A-22	HH0803	２点間距離、アンテナ高、周波数、送信電力から近似式で電界強度を計算
A-23	HI0505	デリンジャ現象の起こるメカニズムと特徴
A-24	HE0306	単一正弦波で変調したAM波のスペクトル振幅から変調度を求める
A-25	HJ0606	ベクトルネットワークアナライザの特徴と測定対象、測定原理
B-01	HA0104	表皮効果の特徴と、その対策の高周波回路への適用例
B-02	HC0401	FETの説明文で、動作原理、接合形とMOS形の比較、GaAsの特性等
B-03	HF0701	受信機で混変調が起こる原因
B-04	HI0501	ラジオダクトの発生原理と伝搬の特徴
B-05	HF0709	受信機の２信号選択度の種類と測定方法

既出・類問については、以下の表から類似問題の解答・解説を参照下さい。
（H21年度以降は新問のみを解答・解説の対象としています。）

A-01	問題の形式が異なりますが、H1808A01をご参照下さい。
A-03	数値が違いますが、H3108A03をご参照下さい。
A-04	選択肢の内容が異なりますが、H3212A05をご参照下さい。
A-05	選択肢の内容が異なりますが、H3112A03をご参照下さい。
A-06	選択肢の内容が異なりますが、H1712A07をご参照下さい。
A-07	選択肢の順序が異なりますが、H3512A08をご参照下さい。
A-08	数値が違いますが、H1904A09をご参照下さい。
A-09	選択肢の内容が異なりますが、H2812A09をご参照下さい。
A-10	選択肢の内容が異なりますが、H1512A14をご参照下さい。
A-11	選択肢の順序が異なりますが、H3209A13をご参照下さい。
A-12	数値が違いますが、H2004A12をご参照下さい。
A-14	選択肢の内容が異なりますが、H2712A15をご参照下さい。
A-15	問題の形式が異なりますが、H3512A15をご参照下さい。
A-16	選択肢の内容が異なりますが、H1412A17をご参照下さい。
A-17	数値が違いますが、H1808A17をご参照下さい。
A-18	選択肢の内容が異なりますが、H1904A18をご参照下さい。
A-19	数値が違いますが、H3412A20をご参照下さい。
A-21	選択肢の順序が異なりますが、H3304A20をご参照下さい。
A-22	数値が違いますが、H1308A23をご参照下さい。
A-23	問題の形式が異なりますが、H2004B04をご参照下さい。
A-25	選択肢の内容が異なりますが、H3404A25をご参照下さい。
B-01	選択肢の内容が異なりますが、H1312B01をご参照下さい。
B-02	問題の形式が異なりますが、H3412A07をご参照下さい。
B-03	問題の形式が異なりますが、H1604A16をご参照下さい。
B-04	問題の形式が異なりますが、H1304A23をご参照下さい。
B-05	選択肢の順序が異なりますが、H3408B05をご参照下さい。

A-02

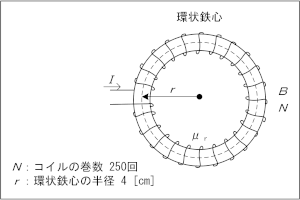

図に示す、半径ｒ＝4 [cm]の環状鉄心にコイルを250回巻き、このコイルに直流電流Ｉ＝1 [A]を流したとき、鉄心内の磁束密度Ｂは5 [T]であった。このときの鉄心の比透磁率μ_rの値として、最も近いものを下の番号から選べ。ただし、真空の透磁率μ₀を4π×10^-7 [H/m]とし、コイルによって作られる磁束は鉄心中を一様に通り、鉄心には漏れ磁束及び磁気飽和がないものとする。

１	1,000
２	2,000
３	2,500
４	4,000
５	5,000

Fig.H3612A02a

[Top]↑　　[End]↓

[A-02]↑ [A-13]↓ [A-02 解説・解答]

A-13

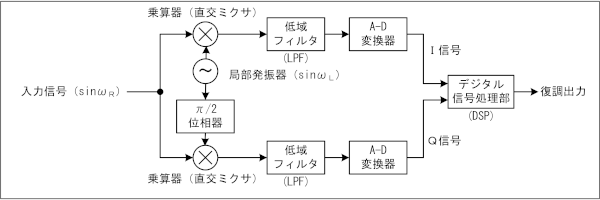

次の記述は、SDR（Software Defined Radio：ソフトウェア無線）受信機における、乗算器（直交ミクサ）によるSSB(J3E)電波の復調の原理について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、入力信号の周波数は局部発振信号の周波数より高いものとし、それぞれの振幅成分の大きさは1とする。

Fig.H3612A13a

(1)	図において、上側の乗算器には入力信号としてsinω_R、局部発振信号としてsinω_Lが加わるので、　が出力され、下側の乗算器には局部発振信号としてcosω_Lが加わるので、その出力は次のとおりとなる。
(2)	それぞれの乗算器の出力は、LPFを通過することにより右辺の［Ｃ］の周波数成分が除去され、A-D変換器で数値データに変換される。
(3)	DSP(Digital Signal Processor)では、この数値データ（Ｉ及びＱ信号）を演算処理して目的の信号を取り出している。

	Ａ	Ｂ	Ｃ
１	＋cos(ω_R－ω_L)	－sin(ω_R－ω_L)	和
２	＋cos(ω_R－ω_L)	－sin(ω_R－ω_L)	差
３	＋cos(ω_R－ω_L)	＋sin(ω_R＋ω_L)	和
４	－cos(ω_R＋ω_L)	＋sin(ω_R＋ω_L)	差
５	－cos(ω_R＋ω_L)	＋sin(ω_R＋ω_L)	和

[Top]↑　　[End]↓

[A-02]↑ [A-24]↓ [A-13 解説・解答]

A-24

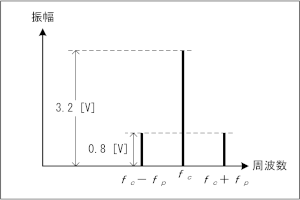

単一正弦波を信号波として振幅変調(A3E)した振幅変調波ｅをスペクトルアナライザで観測したとき、図に示す結果が得られた。この振幅変調波の変調度の値として最も近いものを下の番号から選べ。ただし、図はスペクトルアナライザのデシベル表示された値を電圧（振幅）の大きさＶ [V]に変換したものである。また、振幅変調波ｅは、ｍ×100 [%]を変調度とした時、次式で表せるものとする。
　

　　Ｖ：搬送波の振幅 [V]
　　ｆ_C：搬送波の周波数 [Hz]
　　ｆ_P：信号波の周波数 [Hz]
　　ｔ：時間 [s]

１	30 [%]
２	40 [%]
３	50 [%]
４	60 [%]

Fig.H3612A24a

[Top]↑　　[End]↓

[A-13]↑ [End]↓ [A-24 解説・解答]
