無線工学 > 1アマ > R06年12月期 > A-13 |
A-13 |

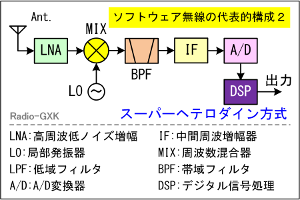

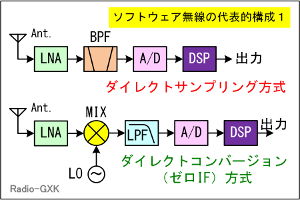

次の記述は、SDR(Software Defined Radio:ソフトウェア無線)受信機における、乗算器(直交ミクサ)によるSSB(J3E)電波の復調の原理について述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、入力信号の周波数は局部発振信号の周波数より高いものとし、それぞれの振幅成分の大きさは1とする。 |
|
 Fig.H3612A13a
|
(1) |

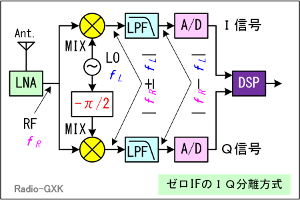

図において、上側の乗算器には入力信号としてsinωR、局部発振信号としてsinωLが加わるので、

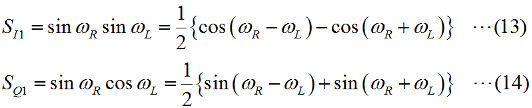

が出力され、下側の乗算器には局部発振信号としてcosωLが加わるので、その出力は次のとおりとなる。

|
(2) |
それぞれの乗算器の出力は、LPFを通過することにより右辺の[C]の周波数成分が除去され、A-D変換器で数値データに変換される。 |
(3) |

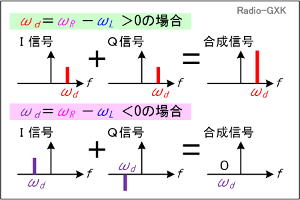

DSP(Digital Signal Processor)では、この数値データ(I及びQ信号)を演算処理して目的の信号を取り出している。 |
|
|
