■ 概要
No.	Code	問題要約
A-01	HA0207	2つの点電荷を含む平面上の任意の点の電界の強わを求める計算
A-02	HA0701	トロイダルコアに巻いた２巻線の各インダクタンスと結合係数、合成インダクタンス等の計算
A-03	HB0101	複数の電圧源と抵抗からなる回路網の計算（キルヒホッフの法則）
A-04	HB0305	トランスを用いたインピーダンス整合の原理、最大電力伝達の計算
A-05	HB0303	交流電源と抵抗とリアクタンスからなる回路網の計算
A-06	HC0307	静特性の測定結果とトランジスタのパラメータ
A-07	HC0104	トランジスタとFET、IGBTの回路図記号と構造、特性、動作
A-08	HD0201	負帰還回路で、増幅器の裸利得と帰還率と増幅度の関係、又は計算
A-09	HC0501	無線機器に用いられるDSPやFPGAの動作原理と特徴
A-10	HE0509	FM変調における最大周波数偏移と信号の最高周波数、占有周波数帯幅の関係
A-11	HE0701	AMとSSB通信方式の比較
A-12	HD0403	移相法によるSSB変調器の構造と原理、フィルタ法との比較
A-13	HF0708	受信機の感度抑圧効果が起きる原因とその特徴、軽減法
A-14	HF0103	ノイズブランカのブロック図。パルスノイズを除去する動作の説明
A-15	HE1001	月面反射通信に必要な設備、送受信の特徴
A-16	HG0707	シリコン太陽電池の構造と動作原理
A-17	HG0204	整流回路＋平滑回路の出力電圧から入力交流の実効値を計算
A-18	HG0602	スイッチング電源回路の定電圧制御法と特徴、回路トポロジー
A-19	HH0507	ループアンテナの構造・水平面内指向性・実効長
A-20	HH0308	シュペルトップ（バズーカ）の平衡－不平衡変換の原理と構造
A-21	HH0305	導波管の寸法と遮断周波数の関係
A-22	HI0404	電波の見通し距離と送受信アンテナ高の計算
A-23	HI0603	短波帯で生じる干渉もしくは偏波面の回転を伴うフェージングの発生原理
A-24	HJ0605	スミスチャートとそれを用いたインピーダンス、VSWR、反射係数の読み方
A-25	HJ0402	スーパーヘテロダイン方式スペクトルアナライザの動作原理・特徴
B-01	HA0501	導線の電気抵抗を決めている要因と抵抗値の計算
B-02	HC0201	フォトダイオードの動作原理と、光量を増加させた時の電流の増減の関係
B-03	HD0802	PLLの構成を表す文章
B-04	HF0602	スーパーヘテロダイン受信機の周波数選択度の向上方法
B-05	HJ0601	CM形電力計の動作原理と特徴、整合測定の方法

既出・類問については、以下の表から類似問題の解答・解説を参照下さい。
（H21年度以降は新問のみを解答・解説の対象としています。）

A-01	数値が違いますが、H3209A01をご参照下さい。
A-02	数値が違いますが、H1104A04をご参照下さい。
A-03	数値が違いますが、H1912A03をご参照下さい。
A-04	選択肢の順序が異なりますが、H3408A04をご参照下さい。
A-05	数値が違いますが、H1904A05をご参照下さい。
A-07	選択肢の内容が異なりますが、H1804A06をご参照下さい。
A-08	選択肢の内容が異なりますが、H1104A12をご参照下さい。
A-09	選択肢の内容が異なりますが、H2404A15をご参照下さい。
A-10	数値が違いますが、H2908A12をご参照下さい。
A-11	選択肢の内容が異なりますが、H1104A14をご参照下さい。
A-12	選択肢の内容が異なりますが、H2412A10をご参照下さい。
A-13	選択肢の内容が異なりますが、H3404A14をご参照下さい。
A-14	選択肢の内容が異なりますが、H1904A16をご参照下さい。
A-15	選択肢の内容が異なりますが、H1504A21をご参照下さい。
A-16	問題の形式が異なりますが、H3412A18をご参照下さい。
A-17	数値が違いますが、H3304A16をご参照下さい。
A-18	選択肢の内容が異なりますが、H3212A17をご参照下さい。
A-19	選択肢の内容が異なりますが、H1604A20をご参照下さい。
A-21	選択肢の内容が異なりますが、H3212A21をご参照下さい。
A-22	数値が違いますが、H2908A22をご参照下さい。
A-23	選択肢の内容が異なりますが、H1812A22をご参照下さい。
A-25	選択肢の内容が異なりますが、H1812A25をご参照下さい。
B-01	問題の形式が異なりますが、H1412B01をご参照下さい。
B-02	選択肢の内容が異なりますが、H1908B02をご参照下さい。
B-03	選択肢の内容が異なりますが、H1704B01をご参照下さい。
B-04	選択肢の内容が異なりますが、H1904B03をご参照下さい。
B-05	選択肢の内容が異なりますが、H2008B05をご参照下さい。

A-06

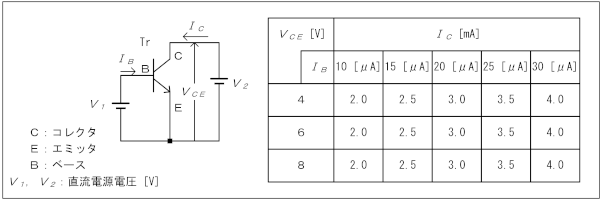

図に示す回路において、トランジスタ(Tr)の電圧－電流特性を求めたとき、表の結果が得られた。TrのⅠ_C＝3.0 [mA]、Ｖ_CE＝6 [V]におけるエミッタ接地電流増幅率ｈ_feの値として、最も近いものを下の番号から選べ。ただし、Trのコレクタ－エミッタ間電圧をＶ_CE、コレクタ電流をＩ_C及びベース電流をＩ_Bとする。

Fig.H3604A06a

１	250
２	200
３	150
４	100
５	50

[Top]↑　　[End]↓

[A-06]↑ [A-20]↓ [A-06 解説・解答]

A-20

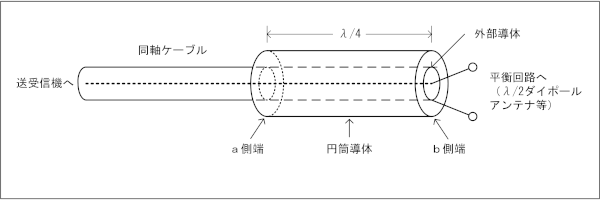

次の記述は、平行－不平衡変換回路（バラン）の一種であるシュペルトップ（バズーカとも呼ばれる）について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、波長をλとする。

Fig.H3604A20a

(1)	図に示すように、アンテナ給電部に接続する同軸ケーブルの終端に、長さがλ/4の円筒導体をかぶせ、その［Ａ］側端を同軸ケーブルの外部導体に短絡したものである。
(2)	円筒導体の［Ｂ］側端では、電圧分布が最大で電流分布が最小であるため、インピーダンスは非常に大きい。このため、不平衡回路と平衡回路を直接接続したときに生ずる［Ｃ］電流が、同軸ケーブルの外部導体に沿って流れ出るのを防止することができる。

	Ａ	Ｂ	Ｃ
１	ａ	短絡	平衡
２	ａ	開放	不平衡
３	ａ	短絡	不平衡
４	ｂ	開放	不平衡
５	ｂ	短絡	平衡

[Top]↑　　[End]↓

[A-06]↑ [A-24]↓ [A-20 解説・解答]

A-24

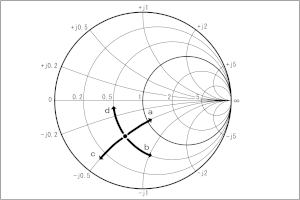

次の記述は、図に示すスミスチャートによるインピーダンスの表示等について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1)	ある回路のインピーダンスを50 [Ω]で正規化した場合の表示位置が●のとき、実際の値は［Ａ］[Ω]である。
(2)	この回路に抵抗を直列に接続すると、●の位置は［Ｂ］の方向に移動する。
(3)	この回路にコンデンサを直列に接続すると、●の位置は［Ｃ］の方向に移動する。

Fig.H3604A24a

	Ａ	Ｂ	Ｃ
１	25－j25	ａ	ｂ
２	25－j25	ｃ	ｄ
３	25＋j25	ａ	ｂ
４	25＋j25	ｃ	ｄ

[Top]↑　　[End]↓

[A-20]↑ [End]↓ [A-24 解説・解答]
