無線工学 > 1アマ > H30年04月期無線工学の基礎 1アマ無線工学平成30年04月期 の目次解説・解答を見るには、問題右下の[X-25 解説・解答]をクリックして下さい。 |
■ 概要
|
No. |
Code |
問題要約 |
A-01 |
HA0203 |
静電遮へいの原理を、中空の導体の中に入れた電荷で説明 |
A-02 |
HA0903 |
電流素片が作る磁界の強さの公式(ビオ・サバールの法則) |
A-03 |
HA0701 |
トロイダルコアに巻いた2巻線の各インダクタンスと結合係数、合成インダクタンス等の計算 |
A-04 |
HB0104 |
抵抗からなる回路網の合成抵抗・枝の電流・未知の抵抗値等の計算 |
A-05 |
HB0401 |
損失のある並列共振回路。励振電流と電源電圧の関係、共振時の数値計算 |
A-06 |
HB0106 |
抵抗のみの回路で、スイッチを切替えて変化する電流・電圧等の計算 |
A-07 |
HC0104 |
トランジスタと電界効果トランジスタの図記号とバイポーラ・MOS形の判別、性質 |
A-08 |
HC0208 |
サージ保護デバイスの保護動作の原理と求められる特性 |
A-09 |
HB0601 |
CRまたはLRからなる2素子の回路の矩形波に対する時間応答波形 |
A-10 |
HD0101 |
オペアンプを用いた反転or非反転増幅回路の電圧増幅度・帰還抵抗値の計算 |
A-11 |
HE0701 |
AMとSSB通信方式の比較 |
A-12 |
HE0509 |
FM変調における最大周波数偏移と信号の最高周波数、占有周波数帯幅の関係 |
A-13 |
HD0105 |
増幅器・減衰器等の入出力、利得(損失)、スプリアス規定等のデシベル計算 |
A-14 |
HF0105 |
各種通信方式の検波方式や復調の特徴、得失 |
A-15 |
HF0702 |
受信機の性能のうち、感度と選択度の定義とそれらの性能の向上方法 |
A-16 |
HF0507 |
周波数偏移通信(F1B:RTTY)の動作原理 |
A-17 |
HG0205 |
整流回路+平滑回路で無負荷時のダイオードの逆耐電圧を計算 |
A-18 |
HG0602 |
スイッチング電源回路の定電圧制御法と特徴、回路トポロジー |
A-19 |
HH0511 |
折り返しダイポールアンテナの電気的特性と用途 |
A-20 |
HH0702 |
八木アンテナをスタックとした時、一本の利得とスタック段数から利得計算 |
A-21 |
HI0101 |
電離層の電子密度(日変化・季節変化・太陽活動との関係)と名前の対応 |
A-22 |
HH0803 |
2点間距離、アンテナ高、周波数、送信電力から近似式で電界強度を計算 |
A-23 |
HI0504 |
電波の散乱による見通し外・不感地帯への伝搬 |
A-24 |
HH0204 |
進行波電力と反射波電力、VSWRの測定と計算 |
A-25 |
HJ0201 |
整流形電流計の構造と動作原理 |
B-01 |
HC0103 |
フォトトランジスタの特徴とフォトダイオードとの比較 |
B-02 |
HD0108 |
エミッタホロワ増幅回路の特徴と動作 |
B-03 |
HF0104 |
フェージング軽減。受信機の対策、発生原因とダイバーシティの対応 |
B-04 |
HH0304 |
同軸ケーブルの構造と動作原理 |
B-05 |
HJ0601 |
CM形電力計の動作原理と特徴、整合測定の方法 |
|
既出・類問については、以下の表から類似問題の解答・解説を参照下さい。 (H21年度以降は新問のみを解答・解説の対象としています。)
|
|
A-03 |

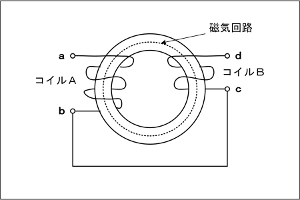

図に示すように、環状鉄心に巻いた二つのコイルA及びBを接続したとき、端子ad間のインダクタンスの値として、最も近いものを下の番号から選べ。ただし、Aの自己インダクタンスは16 [mH]、Bの巻数はAの1/2とする。また、磁気回路に漏れ磁束はないものとする。
|
|
|
[Top]↑ [End]↓ |
[A-03]↑ [A-04]↓ [A-03 解説・解答]
|
|
A-04 |

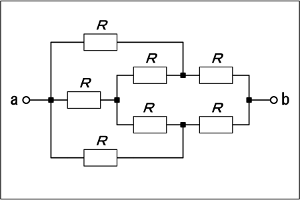

図に示す抵抗R=40 [Ω]で作られた回路において、端子ab間の合成抵抗の値として、正しいものを下の番号から選べ。
|
|
|
[Top]↑ [End]↓ |
[A-03]↑ [A-08]↓ [A-04 解説・解答]
|
|
A-08 |
次の記述は、短波帯の一般的な同軸避雷器に用いられる、サージ防護デバイスについて述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の[ ]内には、同じ字句が入るものとする。
|
|
(1) |
サージ防護デバイスとして、ガス入り放電管、金属酸化物バリスタなどが用いられる。このうち、[A]は電極間の静電容量が小さく、小形でも比較的大きな電流が流せるので、アンテナ系と送信機の間に接続する同軸避雷器のサージ防護デバイスに適している。 |
(2) |
[A]は、高電圧により電極間の[B]が変化し誘導雷などによるサージ電流をバイパスさせるものである。 |
|
|
A |
B |
|
1 |
金属酸化物バリスタ |
抵抗値(インピーダンス) |
|
2 |
金属酸化物バリスタ |
距離 |
|
3 |
ガス入り放電管 |
距離 |
|
4 |
ガス入り放電管 |
抵抗値(インピーダンス) |
|
|
[Top]↑ [End]↓ |
[A-04]↑ [A-12]↓ [A-08 解説・解答]
|
|
A-12 |
次の記述は、周波数変調(F3E)波について述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。
|
|
(1) |
占有周波数帯幅B [kHz]は、最大周波数偏移をfd [kHz]、信号波の最高周波数をfs [kHz]とすれば、[A]で表される。ただし、1<変調指数<10とする。 |
(2) |
変調指数mfは、[B]で表される。 |
(3) |
全電力は、変調(入力)信号の振幅の大きさによって変化[C]。 |
|
|
A |
B |
C |
|
1 |
B≒2(fd+fs) |
mf=fdfs |
しない |
|
2 |
B≒2(fd+fs) |
mf=fd/fs |
しない |
|
3 |
B≒2(fd+fs) |
mf=fdfs |
する |
|
4 |
B≒(fd+fs)/2 |
mf=fd/fs |
する |
|
5 |
B≒(fd+fs)/2 |
mf=fdfs |
する |
|
|
[Top]↑ [End]↓ |
[A-08]↑ [A-16]↓ [A-12 解説・解答]
|
|
A-16 |
次の記述は、アマチュア局の24 [MHz]以下の周波数帯において使用される、周波数偏移(F1B)通信(RTTY)の動作原理等について述べたものである。このうち誤っているものを下の番号から選べ。
|
|
1 |
発射される電波は、電信符号のマークとスペースに対応して、指定周波数などを基準にそれぞれ正又は負へ一定値だけ偏移させる |
2 |
マークとスペースの切替え(偏移)は、搬送波を直接キーイングするFSK(Frequency Shift Keying)方式や、可聴周波数によりキーイングした信号を、電話送信機のマイクロホン端子に入力して送信するAFSK(Audio Frequency Shift Keying)方式がある。 |
3 |
電波は、電信符号のマークかスペースのどちらかが常に発射されているため、受信機側においてはAGCが有効に動作し、周期性フェージングの影響を軽減できる。 |
4 |
マークかスペースのどちらかの周波数を固定し、他方の周波数の変位量を小さくするほど信号対雑音比(S/N)が」改善されるが、占有周波数帯幅は広くなる。 |
5 |
復調は、2個の帯域フィルタ(BPF)によるマークとスペースの分離が可能であるが、近年ではコンピュータのソフトウェアによる復調が使われることが多い。 |
|
[Top]↑ [End]↓ |
[A-12]↑ [A-17]↓ [A-16 解説・解答]
|
|
A-17 |
図に示すダイオードD及びコンデンサCで構成される整流回路において、交流入力が実効値12 [V]の単一正弦波であるとき、無負荷のときの各ダイオードDに印加される逆方向の電圧の最大値として、最も近いものを下の番号から選べ。ただし、各ダイオードDの特性は同一とする。
|
|
|
[Top]↑ [End]↓ |
[A-16]↑ [A-18]↓ [A-17 解説・解答]
|
|
A-18 |
次の記述は、図に示すパルス幅変調制御のチョッパ型DC-DCコンバータの動作原理について、述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。
|
|
(1) |
図の回路は、Trのベースに加えるパルス幅を変化させ、Trの導通(ON)している時間を制御することにより、出力電圧を安定化させている。Trが導通(ON)になると、Dに[A]バイアスが加わるため、Lに電流が流れてCが充電されるとともに、RLに電力が供給される。 |
(2) |
Trが導通(ON)から非導通(OFF)になると、Lに蓄積されたエネルギーにより、電流が[B]を通ってCが充電されるとともにRLに電力が供給される。 |
(3) |
このDC-DCコンバータの分類は、[C]である。 |
|
Fig.H3004A18a
|
|
A |
B |
C |
|
1 |
順方向 |
D |
昇圧型 |
|
2 |
順方向 |
Tr |
降圧型 |
|
3 |
逆方向 |
D |
降圧型 |
|
4 |
逆方向 |
Tr |
反転型 |
|
5 |
逆方向 |
D |
昇圧型 |
|
|
[Top]↑ [End]↓ |
[A-17]↑ [A-24]↓ [A-18 解説・解答]
|
|
A-24 |
同軸給電線とアンテナの接続部において、CM形電力計で測定した進行波電力が625 [W]、定在波比(SWR)が1.5であるとき、接続部における反射波電力の値として、正しいものを下の番号から選べ。
|
|
1 |
15 [W] |
2 |
20 [W] |
3 |
25 [W] |
4 |
30 [W] |
| 5 |
35 [W] |
|
[Top]↑ [End]↓ |
[A-18]↑ [End]↓ [A-24 解説・解答]
|
|
|
|
|
|
|
|
|
