無線工学の基礎　１アマ無線工学平成17年12月期　の目次

解説・解答を見るには、問題右下の[X-YY 解説・解答]をクリックして下さい。
 ■ 概要
No. Code 問題要約
A-01 HA0902 定常電流が磁界中に置かれた時に受ける力（フレミングの左手の法則）
A-02 HA0309 コンデンサに蓄えられるエネルギーの公式と計算
A-03 HA0703 コイルの電気的性質（自己インダクタンス、リアクタンスと周波数や位相、コアの有無）
A-04 HB0303 交流電源と抵抗とリアクタンスからなる回路網の計算
A-05 HB0602 CRまたはLR直列回路からなる回路の過渡応答が一定値になるまでの時間の計算
A-06 HC0101 各種ダイオード・半導体素子の名称と動作原理や特徴
A-07 HC0303 トランジスタの電気的特性（直流特性・周波数特性）
A-08 HD0605 NOT AND OR等の組合せ回路と真理値表の対応
A-09 HD0501 比検波器の回路図と名称
A-10 HD0107 FET増幅回路の等価回路。ｇm、ゲート抵抗、負荷抵抗から増幅度を計算
A-11 HE1103 TVI/BCI防止で送信側の対策（LPFの遮断周波数と基本波・高調波周波数）
A-12 HE0502 FM送信機のIDC回路の構成（ブロック図）
A-13 HE0402 SSB送信機の構成図で帯域フィルタの出力周波数等から局発の周波数を計算
A-14 HF0704 雑音指数と受信機の雑音の関係、信号対雑音比の向上方法
A-15 HF0103 ノイズブランカのブロック図。パルスノイズを除去する動作の説明
A-16 HF0602 スーパーヘテロダイン受信機の周波数選択度の向上方法
A-17 HG0404 直列形定電圧回路の動作原理の回路図による説明
A-18 HG0501 電源装置の定格負荷時の電圧変動率と出力電圧の関係
A-19 HH0510 ホーンアンテナの構造と動作原理、特徴
A-20 HH0704 半波長ダイポールを用いたアンテナの相対利得測定と八木アンテナの利得計算
A-21 HH0303 100%変調のAM送信機でインピーダンス既知の同軸ケーブルにかかる電圧の計算
A-22 HI0203 短波の電波伝播で、ロングパスが生じる理由とショートパスとのエコーの説明
A-23 HE0901 アマチュア衛星通信の特徴（使用周波数、衛星の種類、周波数シフト等）
A-24 HJ0701 低周波発振器・電力計・擬似空中線を用いたSSB送信機の出力測定方法
A-25 HJ0603 SHF帯で用いられない測定機材
B-01 HA0104 表皮効果の特徴と、その対策の高周波回路への適用例
B-02 HC0203 トンネルダイオードの特徴（不純物濃度・負性抵抗・用途）
B-03 HF0104 フェージング軽減。受信機の対策、発生原因とダイバーシティの対応
B-04 HI0205 MUF・LUFの日変化グラフから、ある時刻でのLUF・MUF・FOTの読取り又は計算
B-05 HJ0204 指示電気計器の測定原理、特徴、記号等との対応
A-01 次の記述は、電流及び磁界の間に働く力について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、［　］内の同じ記号は、同じ字句を示す。
磁界中に置かれた導体に電流を流すと、導体に［Ａ］が働く。このとき、磁界の方向、電流の方向及び［Ａ］の方向の関係は、［Ｂ］の法則で表される。

 Ａ Ｂ
１ 電磁力 フレミングの右手
２ 電磁力 フレミングの左手
３ 起電力 フレミングの左手
４ 起電力 フレミングの右手
[Top]↑　　[End]↓ [A-01]↑ [A-02]↓ [A-01 解説・解答]

A-02 コンデンサに電圧Ｖ [V]を加えたとき、Ｑ [C]の電荷が蓄えられた。このときコンデンサに蓄えられるエネルギーＷを表す式として、正しいものを下の番号から選べ。
１ Ｗ＝ＱＶ2 [J] ２ Ｗ＝ＱＶ [J] ３ Ｗ＝(1/2)Ｑ2Ｖ [J]
４ Ｗ＝(1/2)ＱＶ2 [J] ５ Ｗ＝(1/2)ＱＶ [J]

[Top]↑　　[End]↓ [A-01]↑ [A-03]↓ [A-02 解説・解答]

A-03 次の記述は、コイルの電気的性質について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) コイルの自己インダクタンスは、コイルの［Ａ］に比例する。
(2) コイルのリアクタンスは、コイルを流れる電流の［Ｂ］に比例する。
(3) コイルに流れる電流の位相は、加えた電圧の位相に対し90 度［Ｃ］。

Ａ Ｂ Ｃ
１ 巻数 周波数 遅れる
２ 巻数 周波数の二乗 進む
３ 巻数 周波数の二乗 遅れる
４ 巻数の二乗 周波数の二乗 進む
５ 巻数の二乗 周波数 遅れる
[Top]↑　　[End]↓ [A-02]↑ [A-04]↓ [A-03 解説・解答]

A-04 図に示す回路において、交流電源電圧が200 [V]、抵抗Ｒ1が20 [Ω]、抵抗Ｒ2が20 [Ω]及びコイルＬのリアクタンスが20 [Ω]であるとき、Ｒ2を流れる電流Ｉの値として、正しいものを下の番号から選べ。
１ 2+j2 [A]
２ 2-j3 [A]
３ 3+j2 [A]
４ 3-j3 [A]
５ 4+j2 [A]
問題図 H1712A04a
Fig.H1712A04a
[Top]↑　　[End]↓ [A-03]↑ [A-05]↓ [A-04 解説・解答]

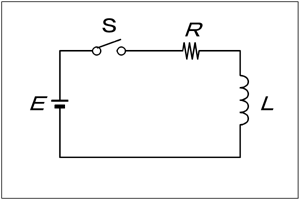

A-05 図に示す直列回路において、スイッチＳを接（ＯＮ）にして12 [V]の直流電源Ｅから20 [Ω]の抵抗Ｒと自己インダクタンスが4 [H]のコイルＬに電流を流すと、回路電流は0から時間とともに増加し、定常状態では600 [mA]となる。スイッチＳを接（ＯＮ）にしてから回路電流が定常状態の電流値の63.2％となるまでの時間（時定数の値）として、最も近いものを下の番号から選べ。
１ 0.2 [s]
２ 0.4 [s]
３ 0.5 [s]
４ 2.5 [s]
５ 5.0 [s]
問題図 H1712A05a
Fig.H1712A05a
[Top]↑　　[End]↓ [A-04]↑ [A-06]↓ [A-05 解説・解答]

A-06 負性抵抗特性を利用しているダイオードの名称を下の番号から選べ。
１ ガンダイオード
２ ツェナダイオード
３ 発光ダイオード
４ バラクタダイオード
５ ホトダイオード
[Top]↑　　[End]↓ [A-05]↑ [A-07]↓ [A-06 解説・解答]

A-07 次の記述は、トランジスタの電気的特性について述べたものである。このうち誤っているものを下の番号から選べ。
１ ベース接地回路の高周波特性を示すα遮断周波数ｆαは、コレクタ電流とエミッタ電流の比（ＩC/ＩE）が低周波のときの値より6 [dB]低下する周波数である。
２ 直流電流増幅率ｈFEは、エミッタ接地回路の直流のコレクタ電流とベース電流の比（ＩC/ＩB）である。
３ コレクタ遮断電流ＩCBOは、エミッタを開放にして、コレクタ・ベース間に逆方向電圧（一般的には最大定格電圧ＶCBO）を加えたときのコレクタに流れる電流である。
４ エミッタ接地回路の高周波特性を示すトランジション周波数ｆTは、電流増幅率βが１となる周波数である。
５ エミッタ接地回路のトランジション周波数ｆTは、利得帯域幅積ともいわれる。
[Top]↑　　[End]↓ [A-06]↑ [A-08]↓ [A-07 解説・解答]

A-08 図に示す論理回路の真理値表として、正しいものを下の番号から選べ。
問題図 H1712A08a
Fig.H1712A08a
問題図 H1712A08b
Fig.H1712A08b
[Top]↑　　[End]↓ [A-07]↑ [A-09]↓ [A-08 解説・解答]

A-09 図に示す回路の名称として、正しいものを下の番号から選べ。
１ スケルチ回路
２ 平衡変調回路
３ フォスターシーリー形周波数弁別回路
４ レシオ（比）検波回路
５ ２同調形検波回路
問題図 H1712A09a
Fig.H1712A09a
[Top]↑　　[End]↓ [A-08]↑ [A-10]↓ [A-09 解説・解答]

A-10 図に示す電界効果トランジスタ（ＦＥＴ）増幅器の等価回路において、相互コンダクタンスｇmが8 [mS]、ドレイン抵抗ｒdが20 [kΩ]、負荷抵抗ＲLが5 [kΩ]のとき、電圧増幅度の大きさの値として、正しいものを下の番号から選べ。ただし、ゲート抵抗は十分大きい値とし、コンデンサＣ1及びＣ2のリアクタンスは、増幅する周波数において十分小さいものとする。
問題図 H1712A10a
Fig.H1712A10a
１　8 ２　12 ３　16 ４　32 ５　40
[Top]↑　　[End]↓ [A-09]↑ [A-11]↓ [A-10 解説・解答]

A-11 次の記述は、電波障害となる送信機の高調波の発射の防止について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 高調波の発射を防止するフィルタの遮断周波数は、基本波周波数より［Ａ］。
(2) 高調波トラップは［Ｂ］の周波数に正しく同調させる。
(3) 送信機で発生する高調波がアンテナから発射されるのを防止するため、［Ｃ］を用いる。

Ａ Ｂ Ｃ
１ 低い 基本波 高域フィルタ（ＨＰＦ）
２ 低い 特定の高調波 高調波低域フィルタ（ＬＰＦ）
３ 高い 基本波 高域フィルタ（ＨＰＦ）
４ 高い 特定の高調波 高調波低域フィルタ（ＬＰＦ）
[Top]↑　　[End]↓ [A-10]↑ [A-12]↓ [A-11 解説・解答]

A-12 図は、ＦＭ（Ｆ３Ｅ）送信機に用いられる回路の構成例を示したものである。点線内の回路の名称を下の番号から選べ。ただし、送信機は、変調部に位相変調器を用いた一般的なものとする。
問題図 H1712A12a
Fig.H1712A12a
１ シュミットトリガ回路
２ ＩＤＣ回路
３ ＡＦＣ回路
４ デエンファシス回路
５ プレエンファシス回路
[Top]↑　　[End]↓ [A-11]↑ [A-13]↓ [A-12 解説・解答]

A-13 図に示すＳＳＢ（Ｊ３Ｅ）送信機の構成例において、第１帯域フィルタの出力として中心周波数4,500 [kHz]の上側波帯（ＵＳＢ）が現れ、第２帯域フィルタの出力として中心周波数7,055 [kHz]の下側波帯（ＬＳＢ）が現れた。局部発振器の発振周波数の値として、正しいものを下の番号から選べ。
問題図 H1712A13a
Fig.H1712A13a
１  2,555   [kHz]
２  2,556.5 [kHz]
３ 11,555   [kHz]
４ 11,556.5 [kHz]
５ 18,730   [kHz]
[Top]↑　　[End]↓ [A-12]↑ [A-14]↓ [A-13 解説・解答]

A-14 次の記述は、受信機における信号対雑音比（Ｓ／Ｎ）の改善について述べたものである。このうち誤っているものを下の番号から選べ。
１ 雑音電波の到来方向と受信信号電波の到来方向とが異なる場合、一般に受信アンテナの指向性を利用して、受信機入力における信号対雑音比（Ｓ／Ｎ）を改善することができる。
２ 受信機の雑音指数が大きいほど、受信機出力における信号対雑音比（Ｓ／Ｎ）の劣化度が小さい。
３ 受信機の総合利得を大きくしても、受信機内部で発生する雑音が大きくなると、受信機出力の信号対雑音比（Ｓ／Ｎ）は改善されない。
４ 受信機の通過帯域幅を受信信号電波の占有周波数帯幅と同程度にすると、受信機の通過帯域幅がそれより広い場合に比べて、受信機出力の信号対雑音比（Ｓ／Ｎ）は改善される。
[Top]↑　　[End]↓ [A-13]↑ [A-15]↓ [A-14 解説・解答]

A-15 次の記述は、図に示す構成の衝撃性（パルス性）雑音の抑制回路（ノイズブランカ）について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、［　］内の同じ記号は、同じ字句を示す。
問題図 H1712A15a
Fig.H1712A15a
(1) 衝撃性雑音は、［Ａ］等から発生する急峻で幅の狭いパルス波のため、信号がその瞬間に断となっても通話品質にはほとんど支障を与えない。
(2) ノイズブランカは、雑音が重畳した中間周波信号を、信号系とは別系の雑音増幅器で増幅し、雑音検波及びパルス増幅を行って波形の整ったパルスとし、このパルスによって信号系の［Ｂ］を開閉して、雑音及び信号を除去する。
(3) ノイズブランカのほか、衝撃性雑音を抑制するのに有効な回路は、［Ｃ］回路である。

Ａ Ｂ Ｃ
１ 自動車の点火プラグ トリガ回路 スケルチ
２ 自動車の点火プラグ ゲート回路 ノイズリミタ
３ 高周波利用設備 トリガ回路 ノイズリミタ
４ 高周波利用設備 ゲート回路 スケルチ
[Top]↑　　[End]↓ [A-14]↑ [A-16]↓ [A-15 解説・解答]

A-16 次の記述は、スーパヘテロダイン受信機の選択度を向上させるための対策について述べたものである。このうち誤っているものを下の番号から選べ。
１ 影像周波数に対しては、高周波増幅器を設ける。
２ 影像周波数に対しては、中間周波数をできるだけ高い周波数に選ぶ。
３ 近接周波数に対しては、中間周波数をできるだけ低い周波数に選ぶ。
４ 近接周波数に対しては、中間周波トランスの同調回路のＱを小さくする。
５ 帯域外の減衰傾度の大きいクリスタルフィルタ又はメカニカルフィルタを使用する。
[Top]↑　　[End]↓ [A-15]↑ [A-17]↓ [A-16 解説・解答]

A-17 次の記述は、図に示す直列形定電圧回路について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 出力電圧Ｖ0は、ＶZよりＶBEだけ［Ａ］電圧である。
(2) 出力電圧Ｖ0が低下すると、トランジスタTrのベース電圧はツェナダイオードＤZにより一定電圧ＶZに保たれているので、ベース・エミッタ間電圧ＶBEが［Ｂ］する。したがって、ベース電流及びコレクタ電流が増加して、出力電圧を上昇させる。また、反対に出力電圧Ｖ0が上昇するとこの逆の動作をして、出力電圧は常に一定電圧となる。
(3) 過負荷又は出力の短絡に対する、トランジスタTrの保護回路が［Ｃ］である。

Ａ Ｂ Ｃ
１ 高い 減少 不要
２ 高い 増加 必要
３ 低い 増加 必要
４ 低い 増加 不要
５ 低い 減少 不要
問題図 H1712A17a
Fig.H1712A17a
[Top]↑　　[End]↓ [A-16]↑ [A-18]↓ [A-17 解説・解答]

A-18 無負荷のときの出力電圧が24.6 [V]及び定格負荷のときの出力電圧が24.0 [V]である電源装置の電圧変動率の値として、正しいものを下の番号から選べ。
１ 1.4 [%]
２ 2.5 [%]
３ 4.4 [%]
４ 7.2 [%]
５ 8.1 [%]
[Top]↑　　[End]↓ [A-17]↑ [A-19]↓ [A-18 解説・解答]

A-19 次の記述は、ホーンアンテナ（電磁ラッパ）の特徴について述べたものである。このうち誤っているものを下の番号から選べ。
１ 主にマイクロ波以上の周波数で使用されている。
２ 反射鏡付きアンテナの一次放射器として用いられることが多い。
３ ホーンの開き角を変えても、ホーン開口面の面積が一定の場合には利得が変わらない。
４ 導波管の先端を円すい形、角すい形等の形状で開口したアンテナである。
５ 構造が簡単であり調整もほとんど不要である。
[Top]↑　　[End]↓ [A-18]↑ [A-20]↓ [A-19 解説・解答]

A-20 半波長ダイポールアンテナに16 [W]の電力を加え、また、多段スタックの八木アンテナに1 [W]の電力を加えたとき、両アンテナの最大放射方向の同一距離の所で、それぞれのアンテナから放射される電波の電界強度が等しくなった。このとき八木アンテナの相対利得の値として、最も近いものを下の番号から選べ。ただし、整合損失や給電線損失などの損失は無視できるものとする。
１  8 [dB]
２  9 [dB]
３ 10 [dB]
４ 12 [dB]
５ 18 [dB]
[Top]↑　　[End]↓ [A-19]↑ [A-21]↓ [A-20 解説・解答]

A-21 無変調時における送信電力（搬送波電力）が100 [W]のＤＳＢ（Ａ３Ｅ）送信機が、特性インピーダンス50 [Ω]の同軸ケーブルでアンテナに接続されている。この送信機の変調度を100 [%]にしたとき、同軸ケーブルに加わる電圧の最大値として、正しいものを下の番号から選べ。ただし、同軸ケーブルの両端は整合がとれているものとする。
１ 100 [V]
２ 141 [V]
３ 200 [V]
４ 282 [V]
５ 400 [V]
[Top]↑　　[End]↓ [A-20]↑ [A-22]↓ [A-21 解説・解答]

A-22 次の記述は、短波（ＨＦ）帯の電波伝搬について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。
　一般に電波は送受信点間を結ぶ［Ａ］を通り、そのうち図のＳのように最も短い伝搬通路を通る電離層波は電界強度が大きく、無線通信に用いられる。しかし短波帯の遠距離通信においては、Ｓの伝搬通路が昼間で第一種減衰が大きく、Ｌの伝搬通路が夜間で減衰が少ないとき、Ｌの伝搬通路を通る電波の電界強度が大きくなり、十分通信できることがある。
　このような逆回りの長い伝搬通路による電波の伝搬を［Ｂ］といい、条件により同時にＳとＬの二つの伝搬通路を通って伝搬すると、電波の到達時間差により［Ｃ］を生ずることがある。

 Ａ Ｂ Ｃ
１ 大円通路 対流圏散乱 ドプラ効果
２ 大円通路 ロングパス エコー
３ 大円通路 ロングパス ドプラ効果
４ 対流圏 ロングパス エコー
５ 対流圏 対流圏散乱 ドプラ効果
問題図 H1712A22a
Fig.H1712A22a
[Top]↑　　[End]↓ [A-21]↑ [A-23]↓ [A-22 解説・解答]

A-23 次の記述は、アマチュア衛星通信について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 現在、アマチュア無線に利用される衛星は、［Ａ］衛星のみであり、この衛星を通信に利用するときは、ドプラ効果による周波数の変化を考慮する必要がある。
(2) 衛星からのダウンリンクの電波は、衛星が近付くにつれて周波数が［Ｂ］なり、遠ざかるにつれてその逆となるため、それに合わせて受信周波数を微調整する。
(3) アップリンクの送信周波数は、衛星が近付くにつれて［Ｃ］して、遠ざかるにつれてその逆の操作を行う。

Ａ Ｂ Ｃ
１ 周回 高く 低く
２ 周回 低く 高く
３ 静止 高く 高く
４ 静止 低く 高く
５ 静止 高く 低く
[Top]↑　　[End]↓ [A-22]↑ [A-24]↓ [A-23 解説・解答]

A-24 次の記述は、図に示す構成によるＳＳＢ（Ｊ３Ｅ）送信機の出力電力の測定方法について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、［　］内の同じ記号は、同じ字句を示す。
問題図 H1712A24a
Fig.H1712A24a
(1) 低周波発振器の発振周波数を1,500 [Hz]とし、その出力をレベル計で監視して常に一定に保ち、可変減衰器を変化させてＳＳＢ送信機への変調入力を順次増加させ、ＳＳＢ送信機から擬似空中線に供給される［Ａ］をＣＭ形電力計の入射電力と反射電力の差から求める。
(2) この操作をＳＳＢ送信機の出力電力が最大になるまで繰り返し行い、変調入力対出力電力のグラフを作り、［Ｂ］を読みとる。このときの［Ｂ］の値がＳＳＢ送信機から出力されるＪ３Ｅ電波の［Ｃ］となる。

Ａ Ｂ Ｃ
１ 尖頭電力 平均電力 飽和電力
２ 尖頭電力 飽和電力 尖頭電力
３ 平均電力 飽和電力 尖頭電力
４ 平均電力 飽和電力 平均電力
５ 平均電力 尖頭電力 平均電力
[Top]↑　　[End]↓ [A-23]↑ [A-25]↓ [A-24 解説・解答]

A-25 次に掲げる無線通信用の測定器材等のうち、通常、5 [GHz]帯の周波数における測定には用いないものを下の番号から選べ。
１ 導波管
２ ボロメータ形電力計
３ ＬＣコルピッツ発振器によるディップメータ
４ 空洞波長（周波数）計
５ ダイオード検波器
[Top]↑　　[End]↓ [A-24]↑ [B-01]↓ [A-25 解説・解答]

B-01 次の記述は、表皮効果について述べたものである。［　］内に入れるべき字句を下の番号から選べ。
　一本の導線に交流電流を流すとき、この電流の周波数が高くなるにつれて導線の［ア］部分には電流が流れにくくなり、導線の［イ］部分に多く流れるようになる。この現象を表皮効果といい、高周波では直流を流したときに比べて、実効的に導線の断面積が［ウ］くなり、抵抗が［エ］なる。この影響を少なくするために、送信機では終段の［オ］に中空の太い銅パイプを用いることがある。
１　狭 ２　表面 ３　小さく ４　出力回路 ５　終端
６　広 ７　両端 ８　大きく ９　入力回路 10　中心
[Top]↑　　[End]↓ [A-25]↑ [B-02]↓ [B-01 解説・解答]

B-02 次の記述は、トンネルダイオード（エサキダイオード）について述べたものである。このうち正しいものを１、誤っているものを２として解答せよ。
ア マイクロ波帯からミリ波帯の発振器等に用いられる。
イ 逆方向バイアスで、トンネル効果による負性抵抗特性が現れる。
ウ 不純物の濃度が通常の半導体素子より極めて小さい。
エ 逆方向バイアスでも比較的大きな電流が流れる。
オ 負性抵抗特性を利用する半導体素子である。
[Top]↑　　[End]↓ [B-01]↑ [B-03]↓ [B-02 解説・解答]

B-03 次の記述は、フェージングの軽減方法について述べたものである。［　］内に入れるべき字句を下の番号から選べ。
(1) 受信電界強度の変動分を補償するために無線電話（Ａ３Ｅ）受信機に［ア］回路を設けたり、無線電信（Ａ１Ａ）受信機の検波回路の次に［イ］を設けて、検波出力の振幅をそろえる、などの方法がある。
(2) 同一送信点から二つ以上の周波数で同時送信し、受信信号を合成又は切り換える［ウ］ダイバーシチや受信アンテナを数波長以上離れた場所に設置して、その信号出力を合成、又は切り換える［エ］ダイバーシチという方法がある。
(3) 受信アンテナに垂直アンテナと水平アンテナの二つを設け、それぞれの出力を合成、又は切り換えて使用する［オ］ダイバーシチという方法がある。
１　同期 ２　スケルチ回路 ３　干渉 ４　ＬＰＦ ５　偏波
６　空間 ７　スキップ ８　リミタ ９　周波数 10　ＡＧＣ
[Top]↑　　[End]↓ [B-02]↑ [B-04]↓ [B-03 解説・解答]

B-04 次の記述は、短波（ＨＦ）帯の電離層波による通信について述べたものである。［　］内に入れるべき字句を下の番号から選べ。ただし、ＭＵＦは最高使用可能周波数、ＬＵＦは最低使用可能周波数を示す。
(1) 図は、２地点間のＭＵＦ／ＬＵＦ 曲線の日変化を示したものである。この地点間で短波帯による通信を行うとき、ＭＵＦ曲線より［ア］の周波数では、電離層を［イ］ので、通信不能となる。
(2) ＭＵＦの［ウ］パーセントの値を最適使用周波数（ＦＯＴ）といい、通信に最も適当な周波数とされる。
(3) 図において、ＦＯＴの値は、12 時（ＪＳＴ）には、約［エ］ [MHz]、24時には、約［オ］ [MHz]になる。
問題図 H1712B04a
Fig.H1712B04a
１　10 ２　反射する ３　50 ４　17 ５　上
６　7 ７　下 ８　突き抜ける ９　85 10　4
[Top]↑　　[End]↓ [B-03]↑ [B-05]↓ [B-04 解説・解答]

B-05 次は、指示電気計器の分類と図記号を組み合わせたものである。［　］内に入れるべき字句を下の番号から選べ。
問題図 H1712B05a
Fig.H1712B05a
１　可動鉄片形 ２　誘導形 ３　電流力計形 ４　可動コイル形 ５　熱電（対）形
６　整流形 ７　静電形 ８　熱線形 ９　振動片形 10　比率計形
[Top]↑　　[End]↓ [B-04]↑ [End]↓ [B-05 解説・解答]
