■ 概要
No.	Code	問題要約
A-01	HA0310	二つの導体球電荷を与えた後に接続し、電荷の移動量を計算する
A-02	HA0801	ヒステリシス曲線のX切片、Y切片の意味と、永久磁石、鉄芯に向く磁性材料の違い
A-03	HB0104	抵抗からなる回路網の合成抵抗・枝の電流・未知の抵抗値等の計算
A-04	HB0501	交流電源に抵抗とリアクタンスからなる回路の有効電力、無効電力、皮相電力等の計算
A-05	HB0303	交流電源と抵抗とリアクタンスからなる回路網の計算
A-06	HC0209	ある電圧-電流特性を持つPN接合ダイオードを直列にした場合の電圧-電流特性
A-07	HC0401	FETの説明文で、動作原理、接合形とMOS形の比較、GaAsの特性等
A-08	HB0702	セラミックの圧電効果を利用したフィルタ・振動子の構造と動作原理、用途
A-09	HB0601	CRまたはLRからなる２素子の回路の時間応答　波形と計算
A-10	HD0101	オペアンプを用いた反転or非反転増幅回路の電圧増幅度・帰還抵抗値の計算
A-11	HD0104	雑音指数についての説明・計算
A-12	HE0404	SSB送信機の終段電力増幅回路の回路図。回路の構成や各部品の働き
A-13	HE0301	AM変調で、変調度や送信電力、送信出力電圧、搬送波電力との比等を計算
A-14	HE0506	直接FM方式を用いたFM送信機のブロック図。AFC回路の動作
A-15	HD0503	AM受信機に用いられる２乗検波の特徴・動作の説明
A-16	HF0505	FM受信機のスレッショルドレベルの定義
A-17	HG0407	電圧可変形の直列形定電圧回路の出力電圧が一定になる動作原理
A-18	HB0204	単相全波整流を用いた計器の名称と可動コイル形指示計器の値から波形率を計算
A-19	HG0602	スイッチング電源回路の定電圧制御法と特徴、回路トポロジー
A-20	HH0203	給電線とアンテナが異なるインピーダンスの場合の、VSWRの計算
A-21	HH0511	折り返しダイポールアンテナの電気的特性と用途
A-22	HI0206	MUF(最高使用周波数)・LUF(最低使用周波数)・FOT(最適使用周波数)の説明
A-23	HI0801	電波防護指針と電力束密度計算の方法
A-24	HJ0103	電圧計の内部抵抗、電流計のシャント抵抗による測定誤差の計算
A-25	HJ0503	補助電極を用いた接地抵抗の測定方法
B-01	HA1001	電磁誘導に関連する法則の名前と現象の説明
B-02	HI0802	衛星電波を用いた測位システム、周波数・時刻基準の原理と説明
B-03	HH0304	同軸ケーブルの構造と動作原理
B-04	HI0503	スポラジックE層の特徴、発生時期、電子密度変化、反射が起こる周波数帯
B-05	HJ0502	デジタルマルチメータの構造（ブロック図）と動作原理

既出・類問については、以下の表から類似問題の解答・解説を参照下さい。
（H21年度以降は新問のみを解答・解説の対象としています。）

A-01	数値が違いますが、H2008A01をご参照下さい。
A-02	問題の形式が異なりますが、H1304B01をご参照下さい。
A-03	選択肢の内容が異なりますが、H3108A03をご参照下さい。
A-04	数値が違いますが、H3209A04をご参照下さい。
A-06	選択肢の順序が異なりますが、H2904A06をご参照下さい。
A-07	選択肢の内容が異なりますが、H1812A06をご参照下さい。
A-08	選択肢の内容が異なりますが、H1812A14をご参照下さい。
A-09	選択肢の内容が異なりますが、H2412A08をご参照下さい。
A-10	数値が違いますが、H1412A09をご参照下さい。
A-11	選択肢の内容が異なりますが、H2812A09をご参照下さい。
A-12	選択肢の内容が異なりますが、H1404A12をご参照下さい。
A-13	数値が違いますが、H1604A13をご参照下さい。
A-14	選択肢の順序が異なりますが、H3209A13をご参照下さい。
A-15	問題の形式が異なりますが、H1908A15をご参照下さい。
A-16	選択肢の内容が異なりますが、H2004A15をご参照下さい。
A-17	選択肢の内容が異なりますが、H1504A17をご参照下さい。
A-18	問題の形式が異なりますが、H1512B04をご参照下さい。
A-19	問題の形式が異なりますが、H2608A17をご参照下さい。
A-20	数値が違いますが、H1312A20をご参照下さい。
A-21	選択肢の内容が異なりますが、H2008A20をご参照下さい。
A-22	選択肢の内容が異なりますが、H1604A22をご参照下さい。
A-23	選択肢の内容が異なりますが、H3404A23をご参照下さい。
A-24	数値が違いますが、H2904A24をご参照下さい。
A-25	問題の形式が異なりますが、H1804A25をご参照下さい。
B-01	選択肢の順序が異なりますが、H1608B01をご参照下さい。
B-03	選択肢の順序が異なりますが、H1604B04をご参照下さい。
B-04	選択肢の内容が異なりますが、H1704B05をご参照下さい。
B-05	選択肢の内容が異なりますが、H2012B05をご参照下さい。

A-05

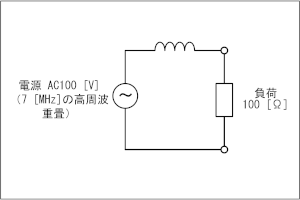

図に示す、電源がAC100 [V]、負荷が100 [Ω]の回路に重畳した7 [MHz]の高周波電圧を、インダクタＬを用いて負荷側で26 [dB]減衰させたい。Ｌのインダクタンスの値として、最も近いものを下の番号から選べ。ただし、log₁₀2≒0.3とする。

１	7/π [mH]
２	7/(2π) [mH]
３	4/(7π) [mH]
４	2/(7π) [mH]
５	1/(7π) [mH]

Fig.H3508A05a

[Top]↑　　[End]↓

[A-05]↑ [B-02]↓ [A-05 解説・解答]

B-02

次の記述は、GPS(Global Positioning System)について述べたものである。［　］内に入れるべき字句を下の番号から選べ。

(1)	GPSの各衛星は、地上から高度約20,000 [km]の軌道上を約［ア］周期で周回している。
(2)	測定点の位置は、［イ］の衛星の位置と衛星までの距離から求められる。
(3)	その距離は、衛星から発射された［ウ］を測定して計算により求められる。
(4)	測位に使用している周波数は［エ］帯である。
(5)	アマチュア局においては、自局が発射する電波に位置情報を重畳したり、通信機や測定器の［オ］基準として利用したりしている。

１ 6時間	２複数	３電波を測定点で受信したときの電波の強度	４超短波(VHF)	５周波数
６ 12時間	７一つ	８電波が測定点で受信されるまでの時間	９極超短波(UHF)	10 電圧

[Top]↑　　[End]↓

[A-05]↑ [End]↓ [B-02 解説・解答]
