■ 概要
No.	Code	問題要約
A-01	HA1002	電磁気的な誘導による妨害を低減するためにケーブルに施す対策
A-02	HA0305	平行平板コンデンサのパラメータ（電極間距離・誘電体の比誘電率）と容量の定量計算
A-03	HB0404	バリコンを含む直列共振回路で共振周波数が与えられた時のCやQの値の計算
A-04	HB0104	抵抗からなる回路網の合成抵抗・枝の電流・未知の抵抗値等の計算
A-05	HB0401	損失のある並列共振回路。励振電流と電源電圧の関係、共振時の数値計算
A-06	HC0402	高周波用及び一般のFETの説明文で、動作原理、構造の比較
A-07	HC0208	サージ保護デバイスの保護動作の原理と求められる特性
A-08	HD0105	増幅器・減衰器等の入出力、利得（損失）、スプリアス規定等のデシベル計算
A-09	HD0602	トランジスタ・ダイオードと抵抗からなる論理回路の動作
A-10	HD0109	オペアンプの基本的な入出力関係を回路図で説明
A-11	HD0803	PLL周波数シンセサイザで、基準発振周波数と分周比から出力周波数を計算
A-12	HE0506	直接FM方式を用いたFM送信機のブロック図。AFC回路の動作
A-13	HE0305	振幅変調波形のピークと谷から変調度を求める
A-14	HF0608	スーパーヘテロダイン受信機における高周波増幅器の働き
A-15	HF0103	ノイズブランカのブロック図。パルスノイズを除去する動作の説明
A-16	HF0106	FM受信機の各構成要素・回路方式等の特徴をAM受信機と比較する
A-17	HG0204	整流回路＋平滑回路の出力電圧から入力交流の実効値を計算
A-18	HG0601	DC-DCコンバータの構成（ブロック図）
A-19	HH0401	水平面内が無指向性のアンテナ
A-20	HH0704	半波長ダイポールを用いたアンテナの相対利得測定と八木アンテナの利得計算
A-21	HH0601	接地アンテナの放射効率の定義、放射効率の向上方法と接地方法
A-22	HI0201	直線偏波が電離層反射後にだ円偏波になる理由と偏波性フェージング
A-23	HI0206	MUF(最高使用周波数)・LUF(最低使用周波数)・FOT(最適使用周波数)の説明
A-24	HJ0602	高周波電流を測定するための電流計の名称
A-25	HJ0701	低周波発振器・電力計・擬似空中線を用いたSSB送信機の出力測定方法
B-01	HA0501	導線の電気抵抗を決めている要因と抵抗値の計算
B-02	HC0101	各種ダイオード・半導体素子の名称と動作原理や特徴
B-03	HF0703	受信機の選択度とIFTの特性。通過帯域幅・単峰特性と双峰特性
B-04	HI0502	電離層の擾乱現象のうち、地磁気嵐とデリンジャ現象の特性と発生原因の対比
B-05	HJ0401	スペアナとオシロを、その機能と測定対象で対比

解答・解説がない問題は、以下の表から類似問題の解答・解説を参照下さい。

A-01	選択肢の順が異なりますが、H1808A02をご参照下さい。
A-02	数値が違いますが、H1708A03をご参照下さい。
A-03	数値が違いますが、H1912A04をご参照下さい。
A-05	選択肢の順が異なりますが、H1804A05をご参照下さい。
A-06	穴埋めですが、H1308B02をご参照下さい。
A-09	選択肢の順が異なりますが、H1804A08をご参照下さい。
A-11	数値が異なりますが、H2004A12をご参照下さい。
A-12	選択肢の順が異なりますが、H1704A13をご参照下さい。
A-14	選択肢の順が異なりますが、H1704A15をご参照下さい。
A-15	選択肢の内容が異なりますが、H1904A16をご参照下さい。
A-16	選択肢の内容が異なりますが、H2012A15をご参照下さい。
A-17	数値が異なりますが、H1812A17をご参照下さい。
A-18	選択肢の順が異なりますが、H1908A18をご参照下さい。
A-19	選択肢の順が異なりますが、H1904A20をご参照下さい。
A-20	問題文が若干違いますが、H1408A25をご参照下さい。
A-21	選択肢の順が異なりますが、H1804A19をご参照下さい。
A-22	選択肢の順が異なりますが、H1304A22をご参照下さい。
A-23	選択肢の順が異なりますが、H1312A22をご参照下さい。
A-24	選択肢の順が異なりますが、H1704A24をご参照下さい。
A-25	選択肢の内容が異なりますが、H1408A24をご参照下さい。
B-01	H1412B01をご参照下さい。
B-02	選択肢の順が異なりますが、H1604B02をご参照下さい。
B-03	選択肢の順が異なりますが、H1504B03をご参照下さい。
B-04	選択肢の順が異なりますが、H1612B05をご参照下さい。
B-05	選択肢の内容が異なりますが、H1912B05をご参照下さい。

A-04

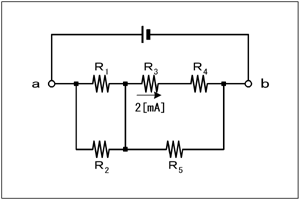

図に示す回路において、抵抗Ｒ₃に2 [mA]の電流を流したい。端子ａｂ間に加えるべき電圧の値として正しいものを下の番号から選べ。ただし、Ｒ₁＝4 [kΩ]、Ｒ₂＝6 [kΩ]、Ｒ₃＝10 [kΩ]、Ｒ₄＝2 [kΩ]、Ｒ₅＝8 [kΩ]とする。

１	24 [V]
２	32 [V]
３	36 [V]
４	40 [V]
５	48 [V]

Fig.H2104A04a

[Top]↑　　[End]↓

[A-04]↑ [A-07]↓ [A-04 解説・解答]

A-07

次の記述は、サージ防護デバイス（避雷器）について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1)	避雷器は、侵入してくる雷電流をバイパスするための素子であり、規定電圧値［Ａ］の電圧が加わった場合に電流が流れ、素子の両端の電圧を一定に保つような非直線特性を持っている。
(2)	避雷器として求められる条件は、動作電圧が適切で、応答時間が［Ｂ］こと及び静電容量が［Ｃ］、信頼性が高いことなどである。最近では、サイリスタなど半導体素子を用いたものが多く用いられている。

	Ａ	Ｂ	Ｃ
１	以下	長い	大きく
２	以下	短い	小さく
３	以上	長い	小さく
４	以上	短い	小さく
５	以上	長い	大きく

[Top]↑　　[End]↓

[A-04]↑ [A-08]↓ [A-07 解説・解答]

A-08

ある増幅回路において、入力電圧が1 [mV]のとき、出力電圧が1 [V]であった。このときの電圧利得の値として、正しいものを下の番号から選べ。

１	90 [dB]
２	60 [dB]
３	50 [dB]
４	30 [dB]
５	10 [dB]

[Top]↑　　[End]↓

[A-04]↑ [A-10]↓ [A-08 解説・解答]

A-10

次の記述は、電圧増幅度がＡの演算増幅器（オペアンプ）の基本的な入出力関係について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、入力電圧Ｖ_iはオペアンプがひずみ無く増幅する範囲とする。

(1)	図１に示すようにＶ_i [V]を「－」端子に加えたとき、出力電圧Ｖ_oは大きさがＶ_iのＡ倍で、位相がＶ_iと［Ａ］となる。
(2)	図２に示すようにＶ_i [V]を「＋」端子と「－」端子に共通に加えたとき、出力電圧Ｖ_oの大きさはほぼ［Ｂ］である。

	Ａ	Ｂ
１	同位相	Ｖ_iＡ [V]
２	同位相	0 [V]
３	逆位相	0 [V]
４	逆位相	Ｖ_iＡ [V]

Fig.H2104A10a

[Top]↑　　[End]↓

[A-08]↑ [A-13]↓ [A-10 解説・解答]

A-13

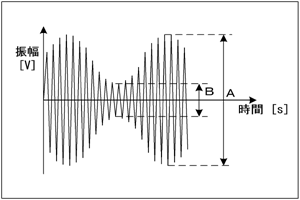

図に示す振幅変調（ＡＭ）波のＡの大きさが2 [V]のときのＢの大きさの値として、最も近いものを下の番号から選べ。ただし、変調度は60 [%]とする。

１	1.5 [V]
２	1.2 [V]
３	1.0 [V]
４	0.8 [V]
５	0.5 [V]

Fig.H2104A13a

[Top]↑　　[End]↓

[A-10]↑ [End]↓ [A-13 解説・解答]
