記録に残る限りでは、2020年（令和02年）09月期に初めて磁気回路の問題が出ました。物理学が得意な人はすぐに答えが出せるかも知れませんが、見慣れないので面喰らいます。今後も変形された問題が出るかもしれないので、あまり難しいことは抜きにして理解しておきましょう。［１］磁気回路についてトロイダルコアに巻いた導線に、電流を流すことを考えます。電流によって、コアの中に磁力線が生まれますが、この磁力線は（コアの透磁率が十分大きければ）コアの外部に出る（漏れ磁束と言います）ことはなく、全てがコアの断面を通ります。このように、閉じた磁力線が通る部分を磁気回路と言います。 ［２］磁気回路におけるオームの法則詳しい物理は、アンペールの法則を参照する必要がありますが、ここでは天下り的に、以下のパラメータを定義します。 | |

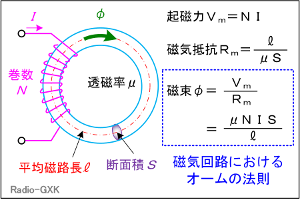

 Fig.HA0403_a 磁気回路におけるオームの法則 |
・起磁力Ｖm…いわば、磁界を発生させる原動力となるもので、巻き数Ｎ×流れる電流Ｉで定義されます。 ・磁気抵抗Ｒm…起磁力に対して、磁力線（磁束）を減らす方向に働く物理量です。磁力線が通る長さ（トロイダルコアでは平均磁路長）ｌに比例し、透磁率μと断面積Ｓに反比例します。 ・磁束φ…Ｖm/Ｒmで定義されます。 これらの関係をまとめたものがFig.HA0403_aです。この中で、φ＝Ｖm/Ｒmという式が、電圧Ｖと抵抗Ｒから電流Ｉ＝Ｖ/Ｒを求めるオームの法則に似ていることから、この関係を「磁気回路におけるオームの法則」と呼ぶことがあります。 |
|
ここで、「平均磁路長」という用語は聞きなれないかも知れませんが、トロイダルコアの場合は内径と外径があるので、経路長が内側と外側で異なります。断面が長方形のような単純な形状であれば、また、内径と外径で大きな差がなければ、内径と外径の「平均値」＝（内径＋外径）/2で計算できます。これを平均磁路長と呼びます。 Fig.HA0403_aの磁束の式は、φの値がコアの透磁率μ、コイルの巻き数Ｎ、電流値Ｉと断面積Ｓに比例し、平均磁路長ｌに反比例する、という式です それでは、解答に移ります。 この問題を見て、「全く分からない」と投げ出す前に、多少「物理的思考」は必要になりますが、粘って正解を導き出す方法を書いておきます。 まず、選択肢を見ると、ＮやＩはこれが大きければ発生する磁束φも大きいだろう、という想像は付き、これらがすべて式の分子に来ているのが分かります。一方、μやＳやｌはどれが分子でどれが分母に来るのか、よく分かりません。 ここで、「物理的」に考えてみると、μは「磁力線を集める（密度を上げる）能力」を示す値ですし、Ｓは断面積ですから、広ければ広いほど、多くの磁力線を通せるでしょう。つまり、μやＳも式の分子に来るはずです。 正確に記憶するには、磁気回路におけるオームの法則のFig.HA0403_aのφの式を暗記するしかありませんが、磁性体の中を磁力線が通る、ということはどういうことなのか、を理解していると、選択肢の式のおかしなものが除外できます。 「ＮとＩとμとＳが分子に来る式」ということで、２が正解と分かります。 なお、この問題は今回（R02年9月期）が初出で素直に磁束φを求める問題ですが、今後、φの式を変形して、ＮやＩやＳを求める問題も考えられますので、要注意です。 | |
 |
|
