無線工学 > １アマ > H20年04月期 > A-11
A-11	次の記述は、図に示すＳＳＢ（Ｊ３Ｅ）送信機の各部の動作について述べたものである。このうち誤っているものを下の番号から選べ。

Fig.H2004A11a

１	平衡変調器は、音声信号と第１局部発振器出力から搬送波を抑圧したＤＳＢ信号を作る。
２	第１帯域フィルタは、平衡変調器で作られた上側波帯及び下側波帯のいずれか一方を通過させる。
３	周波数混合器で第２局部発振器出力と第１帯域フィルタの出力とが混合され、第２帯域フィルタを通して所要の送信周波数のＳＳＢ信号が作られる。
４	ＡＬＣ回路は、音声入力レベルが低いときに音声が途切れないよう、励振増幅器の利得を制御する。
５	電力増幅器でＳＳＢ信号をひずみなく増幅するためには、ＡＢ級又はＢ級などの直線増幅器を用いる。

　SSB送信機の構成は、周波数の計算と絡めてよく出題されます。この問題は、各部の働きだけで周波数の計算はありませんが、計算もできるようにしておいた方が良いでしょう。

［１］SSB送信機の構成と各部の働き

　Fig.HE0406_aにSSB送信機の原理的構成を示します。この図を元に、各部の働きを見て行きます。
(1) 音声増幅器（低周波増幅器）
　マイクの出力は微小なので、この後で行なわれる変調に使える大きなレベルに増幅します。トランジスタの時代はB級かAB級でしたが、最近はオペアンプを使うことが多いでしょう。音声信号の周波数をｆ_sとします。
(2) 第１局部発振器（以下、第１局発）
　ローカルオシレータとも呼ばれます。平衡変調する際の搬送波周波数（中間周波数）にあたる周波数を発振しています。ここでの発振周波数をｆ_cとします。
(3) 平衡変調器
　音声信号と第１局発からの搬送波を入力すると、搬送波は抑圧され、搬送波上側波帯(USB;ｆ_c＋ｆ_s)と下側波帯(LSB;ｆ_c－ｆ_s)が得られます。変調方式によっては音声信号も出力されることがありますが、出力部に高周波のみ通す構成（高周波トランス・容量結合）を取ることによって、これらの２成分のみが得られます。
(4) 第１帯域フィルタ
　USBとLSBが得られましたが、必要なのはこのどちらかです。必要な側波帯のみを取り出すために、このフィルタを置きます。USBとLSBは近接した周波数ですから、これを区別するためにはスカート特性が急峻なフィルタが必要で、信号処理がアナログのリグでは普通クリスタルフィルタを使います。
(5) 第２局部発振器（以下、第２局発）
　第１帯域フィルタの出力周波数（ｆ_c±ｆ_sのどちらか）と、送信周波数ｆ_Tまでの差の周波数ｆ_Lを発振します。

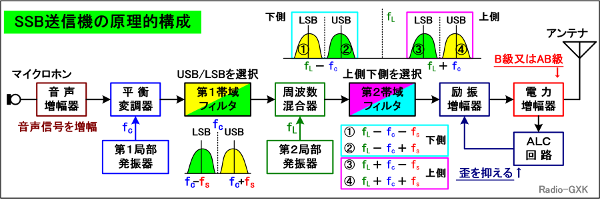

Fig.HE0406_a SSB送信機の構成と上・下側波帯の周波数構成

(6) 周波数混合器
　平衡変調器と似た働きをします（回路は同じリング回路だったりする）。第１帯域フィルタの出力（中間周波数）と第２局発との周波数的な和（上側波帯）、または差（下側波帯）を出力します。出力には和と差の両方が出てきます。これを後段の第２帯域フィルタでどちらかを選択します。
(7) 第２帯域フィルタ
　周波数混合器の出力から、上側波帯または下側波帯のどちらかを選択します。ここで、最終的にアンテナから出てゆく電波がUSBなのかLSBなのかが決まります。
　例えば、第１帯域フィルタの出力が456 [kHz]の上側波帯だとして、送信周波数が7,050 [kHz]のLSBだとすると、第２局発の発振周波数は、7,506 [kHz]か6,594 [kHz]のどちらかです。7 [MHz]帯ではLSBを使いますから、第１帯域フィルタの出力が上側波帯なら、第２帯域フィルタの出力は下側波帯でなければLSBにならないので、送信周波数より第２局発の方が高くなるような関係でなければなりません。このあたりのことは、下で改めて検討します。
(8) 励振増幅器
　周波数混合器の出力は、通常そのまま（逓倍や混合などの変換なしに）の周波数で増幅します。最終段は電力増幅ですが、高周波になればなるほど、一気に大きなゲインを稼げないことが多いので、何段かに分けて増幅します。
　特に、最終段（俗に「ファイナル段」と言います）の手前のアンプを励振増幅器と言います。SSB送信機の場合は、特にここに送信出力が過大にならないためのALC回路の制御電圧を加え、レベルが上がりすぎる時はここの利得を下げてオーバードライブにならないように調整します。
(9) 電力増幅器
　アンテナから出力する数 [W]～[kW]の大きな電力に増幅します。SSBでは、増幅器の出力をひずませてはいけないので、電力増幅にはB級又はAB級を用います。従って、電力効率はあまり良くない、といえますが、そもそもSSBはAMと違い、変調がかかっていない時は電波が出ませんので、多少効率を犠牲にしても、ひずみが少ない方がいい、というポリシーもあり得ます。
　ちなみに、SSBでは変調段以降ではすべてB級又はAB級の増幅器を採用します。C級は使いません。簡単に言うと、SSB信号にひずみを加えることは、すなわち余分な周波数成分を加えることになるためです。（このあたりの詳しいことは、別問題で解説しています。）
(10) ALC回路
　ALC回路は、電力増幅器の出力（高周波電力）を検知して、レベルが高すぎる場合にのみ励振段のゲインを下げる制御電圧を発生させます。一種の負帰還回路ですが、帰還利得や時定数によっては出力にひずみが生じたりしますので、設計は難しいようです。

［２］USBorLSBどちらが出るか？

　まず、平衡変調器の出力ですが、ｆ_c±ｆ_sとなります。これを第１帯域フィルタで上下側波帯のどちらかを選択します。つまり、赤色の復号のどちらかが選択されます。
　次に、このｆ_c±ｆ_s（のどちらか）を上で説明したように周波数混合器（通常DBM;Double Balanced Mixer 等の非線形素子が使われます）に入力します。周波数混合器といっても中身は平衡変調器とほとんど同じなので、出力にはｆ_Lを中心にｆ_L±（ｆ_c±ｆ_s（のどちらか））が出てきます。
　さらにこれを第２帯域フィルタで濾波して青色の復号のどちらかを選択します。
　全ての場合を書き出すと、最終的に電波となって飛んで行く信号の周波数は、以下の４通りになります。

	平衡変調後	周波数変換後	出力周波数	最終側帯波
ケース１	上側帯波	下側帯波	ｆ_L－ｆ_c－ｆ_s	ＬＳＢ
ケース２	下側帯波	下側帯波	ｆ_L－ｆ_c＋ｆ_s	ＵＳＢ
ケース３	下側帯波	上側帯波	ｆ_L＋ｆ_c－ｆ_s	ＬＳＢ
ケース４	上側帯波	上側帯波	ｆ_L＋ｆ_c＋ｆ_s	ＵＳＢ

　上記の「ケース○」はFig.HE0406_aの丸付き数字に対応しています。
　上の表を見ていただくと、特に第２帯域フィルタで、上側波帯を選択しているのにＬＳＢが出てくるケース（ケース３）や、下側波帯を選択しているのにＵＳＢが出てくるケース（ケース２）などがあります。
　周波数を計算する問題が出た時は、注意深く追って行かないと、引っ掛けられます。
　ＬＳＢ・ＵＳＢを判断する基準は、あくまでも第１帯域フィルタの後の信号とスペクトルを比べてどうか、ということです。Fig.HE0406_aの第１帯域フィルタ出力がＵＳＢ（黄色の山）でも、第２帯域フィルタで下側を取れば、ＬＳＢも出得る、ということなのです。

それでは、解答に移ります。
　１…これは平衡変調器の正しい記述です
　２…これは第１帯域フィルタの正しい記述です
　３…これは第２帯域フィルタの正しい記述です
　４…ALC回路は音声を途切れなくする回路ではないので誤った記述です
　５…SSB送信機の終段にはAB級又はA級増幅を用いるので正しい記述です
となりますから、正解（誤った記述）は４と分かります。
