□ H19年04月期 A-01  Code:[HA0307] : 3個以上のコンデンサの合成容量・最大耐電圧・未知の静電容量等の計算
検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2022年 12/31 12月期問題頁掲載 09/01 08月期問題頁掲載 05/14 04月期問題頁掲載	無線工学 > １アマ > H19年04月期 > A-01 A-01 図に示す回路の静電容量が6 [μF]のコンデンサに蓄えられている電荷が18×10-6 [C]であるとき、電源電圧Ｖの値として、正しいものを下の番号から選べ。 １ 15 [V] ２ 12 [V] ３  9 [V] ４  6 [V] ５  3 [V] Fig.H1904A01a

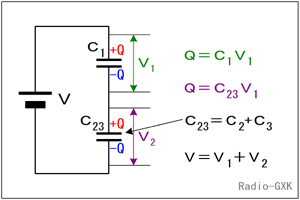

	合成容量を求めろ、というなら簡単ですが、各コンデンサの端子電圧から容量の関係を求めるとなると、ちょっと面倒ですね。でも、一つ一つ潰して行けば、さほど難しくない問題であることが分かります。 ［１］複数あるものはまとめてシンプルにする 　Ｃ1＝6 [μF], Ｃ2＝Ｃ3＝1.5 [μF]とします（Ｃ2とＣ3はどちらがどちらでも構いません）。 　コンデンサが３つもあると面倒なので、比較的簡単に合成できるＣ2とＣ3をまとめてFig.HA0307_dのように一つのコンデンサＣ23としてしまいます。並列接続ですから、容量は加算する（Ｃ23＝Ｃ2＋Ｃ3）だけです。こうすることで、直列の２つのコンデンサの問題に置き換わりました。 　次に、これら２つコンデンサの両端にかかる電圧を考えます。そのためには、直列に接続されるコンデンサでは、各々のコンデンサに蓄えられる電荷がどうなっているか、を考えます。 Fig.HA0307_d 容量を合成し単純化 ［２］直列接続のコンデンサの各電極に蓄えられる電荷は等しい 　この「証明」は簡単で、例えば、Fig.HA0307_dで、Ｃ1の電源側の電極に＋Ｑの電荷が溜まったとすると、その対向する電極には−Ｑが溜まります。またＣ23の図の上側の電極には、＋Ｑが溜まります。このノードは他にどこにも繋がっていないので、電子が勝手に消えたり湧いて出たりしない限り、一方に＋Ｑがあれば他方には−Ｑがあって、合計がゼロになるはずだからです。また、Ｃ23の電源側の電極には−Ｑが溜まります。 　問題により、Ｃ1とＣ23それぞれの静電容量が与えられていて、（上記から）そこに溜まる電荷量も与えられていることになるので、電源電圧が計算できるはず、という算段になります。 それでは、解答に移ります。 　問題が、Ｃ1つまり6 [μF]のコンデンサに蓄えられた電荷Ｑが18×10-6 [C]だと言っているので、その両端に発生している電圧Ｖ1は、 　Ｑ＝Ｃ1Ｖ1 　∴　Ｖ1＝Ｑ/Ｃ1　…(a) と表せます。一方、Ｃ2とＣ3の合成容量Ｃ23（1.5 [μF]×2）に蓄えられている電荷量も上に述べたようにＱなので、その両端に発生している電圧Ｖ2は、 　Ｑ＝Ｃ23Ｖ2 　∴　Ｖ2＝Ｑ/Ｃ23　…(b) となります。ここで電源電圧Ｖは 　Ｖ＝Ｖ1＋Ｖ2　…(c) ですから、(c)に(a)と(b)を代入すれば、 　Ｖ＝Ｑ/Ｃ1＋Ｑ/Ｃ23　…(d) となります。(d)に各々の値を代入して、 　Ｖ＝3 [V]＋6 [V]＝9 [V] となるので、正解は３と分かります。
