検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期   R05年 4月期,8月期,12月期   R06年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2025年 03/31 R06/12月期問題頁掲載 03/31 R06/08月期問題頁掲載 03/31 R06/04月期問題頁掲載 03/31 R05/12月期問題頁掲載 03/31 R05/08月期問題頁掲載 03/31 R05/04月期問題頁掲載	無線工学 > １アマ > H17年08月期 > A-13 A-13 次の記述は、図に示す小電力送信機の終段に用いるπ形結合回路の調整方法について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、［　］内の同じ記号は、同じ字句を示す。 (1) 可変コンデンサＣ2の静電容量を最大値に設定した後、終段電力増幅器の直流電流計の指示が［Ａ］となるように、可変コンデンサＣ1の静電容量を調整する。 (2) 次に、Ｃ2の静電容量を少し減少させると、アンテナ電流を示す高周波電流計の指示値が［Ｂ］し、終段電力増幅器のコレクタ電流が［Ｃ］する。再度Ｃ1を調整して、直流電流計の指示が［Ａ］となる点を求める。 (3) (2)の操作を繰り返し行い、高周波電流計の指示値が所要の値となるように調整する。 Ａ Ｂ Ｃ １ 最大 増加 増加 ２ 最大 減少 減少 ３ 最大 増加 減少 ４ 最小 減少 増加 ５ 最小 増加 増加 Fig.H1708A13a

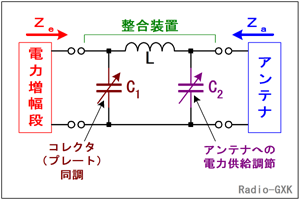

	最近のトランジスタ式ファイナルは、ほとんどが無調整かオートアンテナチューナ付きになってしまいましたので、こういう問題はいざ原理から分かって解こうとすると、難しいものがあります。 ［１］π形結合回路の概要 　この問題に出ている回路は、いわゆるπ形結合回路といわれるものです。ここでは、送信機の終段とアンテナを結合させる回路として用いられていますが、そもそも、結合回路とは何で、どうすれば調整が取れるものでしょうか？ 　Fig.HE0101_aが結合回路のみを取り出した図です。昔の真空管式の出力段の調整には、Ｃ1がPLATE、Ｃ2がLOADなどと書かれていました。プレート（送信機側）と負荷（アンテナ側）という２つのバリコンとプレート電流計、パワーメータが調整には必須でした。 Fig.HE0101_a π形結合回路と整合 　まず、この回路をインピーダンス整合の側面から考えれば…送信機はある出力インピーダンスＺeを持っています。アンテナはまたＺaというインピーダンスを持っています。これらを整合させるには、送信機側から見たこの回路のインピーダンスがＺe*で、アンテナ側から見るとＺa*（*は複素共役を示す）であればよい、というのが回路理論の教えるところです。このとき、送信機からアンテナに送られる電力が最大になります。 　しかし、この回路ではこのような「インピーダンス整合」の側面と、アンテナとの「結合」を調整する、という側面も持っています。このため、インピーダンスの調整と共に、アンテナと規定のパワーになるようなアンテナとの「結合」を取るのがこの回路です。 　この方式の特徴としては、 (1) 調整が比較的簡単 (2) アンテナ側は広い範囲のインピーダンスに整合が取れる (3) スプリアス成分の減衰が大きく取れる (4) 不平衡形なので、平衡形給電線や平衡形アンテナにはバランが必要 などの点が挙げられます。 ［２］調整方法 　以下に、調整手順を書きます。 (1) Ｃ2を最大にする 　スタート点として、アンテナと送信側の結合を最も疎にセットします。 (2) Ｃ1でディップ点を見つける 　送信側のプレート（コレクタ）電流Ａ1を見ながら、Ｃ1を調整し、並列共振点（電流最小）を見つけます。 (3) Ｃ2を少し減少させる 　アンテナと送信側の結合を少し密にします。こうすると、少しＡ2の表示が大きくなり、送信出力が上がります。 (4) 再びＣ1を回してディップ点を見つける 　Ｃ2を変化させたことで共振点がずれるので、再びＡ1とＣ1で電流最小点を探します。 (5) Ａ2が規定値になるまで(3)と(4)を繰り返す 　送信機とアンテナの結合の度合いと規定電力に至るまでの繰り返しを行ないます。 それでは、解答に移ります。 　Ａ…Ａ1は常に最小になるように調整します 　Ｂ…Ｃ2を減少させると送信電力が増えるので、Ａ2は増加します 　Ｃ…送信出力が増加するのでＡ1も増加します となりますから、正解は５と分かります。
