電波についての標準大気の屈折率は高さ（地表高）とともに［ア］する。また、大気の屈折率に地球半径及び地表高を関連づけて表した修正屈折率（Ｍ）は、標準大気中で高さとともに［イ］する。しかし、上層の大気の状態が［ウ］で、下層の大気がその逆の状態となるとき、Ｍの高さ方向の変化が標準大気中と逆になり、このような状態の大気の層を［エ］という。この層はラジオダクトを形成し、［オ］以上の電波を見通し外の遠距離まで伝搬させることがある。 | |||||||||||||||||||||
| |||||||||||||||||||||
超短波帯以上で現れる、ラジオダクトの発生メカニズムの問題です。ダクトの生成は、空気の屈折率分布の異常が原因なので、気候の要素が密接に関係しています。［１］ラジオダクトの発生要因は、大気の屈折率分布の異常通常、気候が安定している時の大気は、上空に行くほど屈折率が単調減少する分布をしています。電波は、屈折率分布によって曲げられながら進むので、この分布が変化すると、伝わる経路が変化します。分布が（上空ほど屈折率の低い状態で）安定している時は、水平に発射された電波は地面の方向に向かって、上に凸の曲線を描いて下方に曲がりながら進みますが、後に述べるような気候の変動等により、屈折率分布が逆転すると、下に凸の曲線（上昇曲線）を描くことがあります。 上に凸で「下向き」に曲げられ、地面で反射を受けたり、下に凸の領域に入って「上向き」に曲げられ…を繰り返すと、まるで電離層や光ファイバの中を電波や光が伝わるように、反射を繰り返しながら遠方まで運んでくれる媒質の働きをします。これがラジオダクトです。 ［２］電波の経路の「曲率」を示す修正屈折率このことを、もう少し定量的に扱ってみます。バリバリにやるにはプロの国試のレベルが必要ですが、ここではある程度「与えられたもの」として考えます。まず、「修正屈折率」Ｎ(ｈ)なるものを考えます。これは、大気の屈折率ｎが高さｈ方向の分布（通常の大気ではほぼ直線的な単調減少の）ｎ(ｈ)を持っていることと、地球の曲率半径Ｒ（＝地球の半径）を考慮した屈折率で、 Ｎ(ｈ)≡ｎ(ｈ)＋ｈ/Ｒ …(1) と定義します。この値は、１に非常に近くて、意味を持つのは小数点以下の数桁（１は「真空の屈折率」なのでそれとの「差」が重要）なので、(1)から１を引いて百万倍します。つまり、 Ｍ(ｈ)≡{Ｎ(ｈ)−1}×106 ＝{ｎ(ｈ)＋ｈ/Ｒ−1}×106 …(2) という、「屈折係数」という値を定義します。 どうしてこんなものを導入するかと言うと、このＭ(ｈ)の高さ方向の変化率（ｄＭ/ｄｈ）で電波の経路の曲がり方が分かるからなのです。ｄＭ/ｄｈの絶対値が大きいほど、電波の経路の「曲率」が大きく（曲率半径が小さく）なり、曲がりがきついことを意味します。反対に、この絶対値が小さいほど、経路の曲率は小さくなります。 また、符号によって曲げられる方向も判別でき、 ・ｄＭ/ｄｈ＞０ならば、電波は地表に向かって曲げられ（上に凸） ・ｄＭ/ｄｈ＜０ならば、電波は上空に向かって曲げられ（下に凸） ることが分かります。 ここで注意が必要なのは、大気の屈折率ｎは高さｈが高くなるほど小さくなりますが、屈折係数Ｍは、ｈ/Ｒの項が加わっているため、「静穏な」気象条件下では、高さが高くなるほどＭの値は大きくなります。 | |

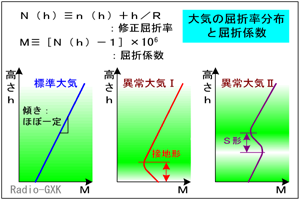

 Fig.HI0501_a 大気の屈折率分布の３パターン |
では、このＭを使って、代表的な３つのケース（Fig.HI0501_a）で大気の状態を考えてみましょう。 まずはじめに、安定している大気の場合（同図左）です。この場合、高さｈの増加に対して、屈折係数Ｍは単調に増加しています。（Fig.HI0501_aはいずれもｈを縦軸に取っているため、通常のグラフの読み方と異なり、ｄＭ/ｄｈは縦軸の増加に対する横軸の増加の割合なので注意） 次に、地表付近に逆転がある場合（同図中）です。上空に行くほど高温、あるいは低湿の空気の層が出現し、この部分ではｄＭ/ｄｈ＜０となります。この部分を逆転層といいます。 |
|
最後に、地表から少し上までは標準的な分布ながら、途中で逆転層が出現するケース（同図右）です。この場合は、上空でｄＭ/ｄｈ＜０の「層」ができている形になります。 この後に述べるように、通常のＭ分布では電波は地表に向かって曲げられる所を、ダクトの中では上空向きに曲げられるため、この層が地表や、より上層のｄＭ/ｄｈ＞０の部分に挟まれることで、電波は蛇行しながら遠方まで伝搬して行きます。 ［３］電波はダクトの中をどう伝わるかまず、逆転層が地表に接しているダクトを、「接地形ダクト」といいます。この場合の電波の伝わり方は、Fig.HI0501_bの上のように、逆転層と大地の間で反射を繰り返しながら伝搬するような形になります。 | |
|
まるで電離層に反射する電波のようですが、電離層と異なり、反射が起こる高さは高くて数100 [m]のオーダーで、電離層とは高さ方向の桁が違います。 次に、逆転層が「宙に浮いている」状態で生じるダクトを、「Ｓ形ダクト」と言います。名前の由来は、Ｍの高さ方向の分布グラフを見ての通り、逆転層が上空にあるため、Ｓ字になることからきています。 この状態で電波がダクトの上部に進むと、上部はＭの分布が通常の大気と同様で、上に凸で地表方向に曲げられ、下部に進もうとすると、逆の効果で下に凸で上空方向に曲げられます。 |

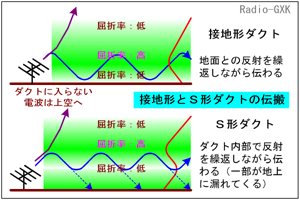

 Fig.HI0501_b 接地形ダクトとＳ形ダクトの伝搬 |
|
こうして、電波はダクトの中を反射しながら伝搬してゆきます。ダクトに電波が閉じ込められてしまっては通信できませんが、そこのところはうまくしたもので、電波が幾分か漏れてくるので、通信できるようになります。 また、ここで書いた経路は一次元的ですが、二次元的な広がりを持って、複数の経路が存在することもあり、それらが干渉し合い、深いフェージングを伴うことがあります。 ［４］逆転層は何故形成される？はじめの方で、逆転層は、気象条件により発生する、と書きましたが、より具体的にはどんな時に発生するのでしょうか？ ４つの例でまとめてみます。
それでは、解答に移ります。 ア…標準大気の屈折率は、高さと共に１減少します イ…修正屈折率は高さと共に６増大します ウ…上層の方が２高温低湿で下層の方が低温高湿だと逆になります エ…屈折率分布が逆になった層を８逆転層といいます オ…ラジオダクトでは、４超短波以上の電波が伝搬します となります。 | |
 |
|
