検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2022年 12/31 12月期問題頁掲載 09/01 08月期問題頁掲載 05/14 04月期問題頁掲載	無線工学 > １アマ > H14年12月期 > B-03 B-03 次の記述は、スーパヘテロダイン受信機における、影像周波数妨害の発生原理とその対策について述べたものである。［　］内に入れるべき字句を下の番号から選べ。 (1) 局部発振周波数ｆL が受信周波数ｆRよりも中間周波数ｆiだけ高い場合は、［ア］＝ｆiとなる。一方、ｆLより更にｆiだけ高い周波数ｆUの到来電波は、［イ］の出力において、［ウ］＝ｆiの関係が生じて同じ中間周波数ｆiができ、影像周波数の関係となって、希望波の受信への妨害となる。 (2) 局部発振周波数ｆLが受信周波数ｆRよりも中間周波数ｆiだけ低い場合は、周波数ｆU＝ ［エ］の到来電波があると影像周波数妨害を生ずる。 (3) 影像周波数妨害を軽減するためには、中間周波数を高く選び、［オ］の選択度を向上させるなどの対策が有効である。 １ ｆU−ｆL ２ 中間周波増幅部 ３ ｆL−ｆU ４ ｆL＋ｆi ５ 高周波増幅部 ６ ｆR−ｆL ７ 周波数変換部 ８ ｆL−ｆi ９ ｆL−ｆR 10 近接周波数

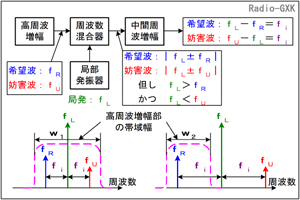

	スーパーヘテロダインに特有の「影像周波数妨害」。「えいぞう」を「映像」と書いてしまうと、テレビの妨害になってしまいますからご注意を。「影像」を英語でいうと、イメージ周波数妨害となります。アンテナなどで出てくる「電気影像」と同じですね。この妨害が起こる原理は簡単ですので、対策とともにマスターしてしまいましょう。 ［１］影像周波数妨害はなぜ起こるのか？ 　まずは、影像周波数妨害がなぜ起こるのか、確認しておきましょう。いろいろと周波数が出てきますから、それぞれの周波数の高い低いの関係をよく掴んで下さい。 　Fig.HF0603_aに、スーパーヘテロダイン方式のブロック図と各周波数の高低の関係を示します。 　高周波増幅段（以下、RF段）は通常アンテナから入ってきた信号をそのまま増幅します。局発（局部発振器、以下、LO）では、受信したい周波数ｆRとの差の絶対値が中間周波数ｆiになるような周波数ｆLを発生します。 　RF段の出力とLOの信号とを周波数変換部（混合器、ミキサ）に加えると、両者の和（ｆR＋ｆL）と差（の絶対値|ｆR−ｆL|）の周波数が同時に得られます。このうち、和の周波数は、使いません。 Fig.HF0603_a 影像周波数混信の起こる原理 　変換部の出力が一定の周波数ｆiになってくれないと、後段で処理（検波など）ができないからです。中間周波数増幅段（以下、IF段）は、ｆiにのみ選択性を持たせた増幅段です。これ以外の周波数はフィルタでカットしてしまいます。すると、 　ｆL−ｆR＝ｆi　…(1) の関係が成り立つ入力信号ｆRが受信機から聞こえてくることになります。ところが、このままでは不都合が生じます。今、アンテナには希望の信号ｆRと同時に、 　ｆU＝ｆL＋ｆi　…(2) となる信号ｆU（但し、ｆL＜ｆU）が入感していたとしたらどうでしょうか。(2)式を変形すると、 　ｆU−ｆL＝ｆi　…(3) が成り立ちますから、これも、ミキサの出力としては、希望の信号ｆRと同じ周波数になり、IF段で増幅されてしまいます。このｆUの信号を、「妨害波」と呼ぶことにします。 　簡単に書くと、これがイメージ混信の起こる原理です。この現象は数式で説明できる原理的なものであって、高価な素子を使ったからといって防げるものではありません。 ［２］影像周波数妨害の解決法 　では、影像周波数の不要波を取り除くにはどうしたらよいでしょうか？　IF段の入力に高価な狭帯域フィルタを入れても防げません。妨害波と信号波はIF段に入ってくるところで、同じ周波数だからです。もう一度式(1)と式(3)をよく見てみましょう。両者を加算すれば、 　ｆU−ｆR＝2ｆi　…(4) です。これはFig.HF0603_aのグラフを見ても、直感的に分かりますね。 　アマチュアの場合、周波数の指定がバンドなので、RF段はIF段に比べて広帯域に設計しますが、そのためにイメージ混信が発生しやすいわけです。ならば、(4)式から、ｆiを高く取ったらどうでしょう？　こうすれば、妨害波ｆUと信号波ｆRは周波数が離れてくれます。Fig.HF0603_a下段右のグラフでは、ｆiを２倍に取り、RF段の帯域を狭くしたケースを想定しています。このようにすれば、イメージ混信を起こす周波数の信号はRF段で増幅されなくなりますから、除去することができます。 　要するに、中間周波数を高く取って影像周波数を高周波増幅の帯域外に出してしまうことで、影像周波数混信を避けよう、というわけです。このため、中間周波数を高く取ることが影像混信の解決策の一つとなります。 それでは、解答に移ります。 　ア…fL＞fRですから、スーパーヘテロダイン方式では９ fL−fR＝fiです 　イ…周波数が変換された後のことを言っているので、７周波数変換部です 　ウ…妨害となる影像信号のことですから、１ fU−fLです 　エ…妨害となる影像信号のことですから、８ fL−fiです 　オ…影像周波数妨害を軽減するためには５高周波増幅部の選択度を向上させます となります。
