□ H14年12月期 A-11  Code:[HD0701] : トランジスタを用いた周波数逓倍回路の動作。C級増幅と歪と高調波の関係
検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2022年 12/31 12月期問題頁掲載 09/01 08月期問題頁掲載 05/14 04月期問題頁掲載	無線工学 > １アマ > H14年12月期 > A-11 A-11 次の記述は、トランジスタを用いる周波数逓倍器の動作原理について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。 　エミッタ接地増幅器のトランジスタの増幅動作点において、ベース・エミッタ間電圧対［Ａ］特性曲線のコレクタ電流の遮断点より更に深い［Ｂ］電圧を加え、Ｃ級増幅として動作させると、コレクタ電流の波形のひずみが［Ｃ］なり、コレクタ同調回路を励振周波数の高調波の一つに同調させて、必要な周波数を取り出すことができる。 Ａ Ｂ Ｃ １ コレクタ電流 オフセット 小さく ２ コレクタ電流 バイアス 大きく ３ ベース電流 バイアス 大きく ４ ベース電流 オフセット 小さく

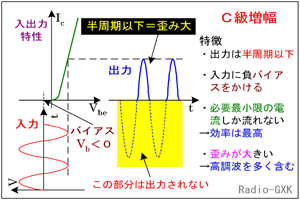

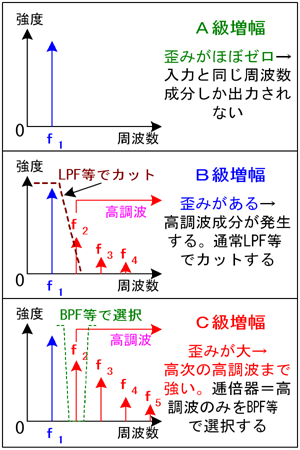

	中学の頃、電話級の講習会を受けた時に、「周波数逓倍段＝Ｃ級増幅」と念仏のように理論も分からず覚えていました。高校も終わりごろになって、「ひずみ＝高調波」という関係を知って、「目からウロコ」だった記憶があります。 ［１］Ｂ級増幅とは？ 　いきなり最初にＢ級ですが、これ以後、トランジスタ回路でエミッタ接地のものを考えて下さい。他の方式でもＡ〜Ｃ級の区別はありますが、エミッタ接地が一番ポピュラーだと考えたためです（深い意味はありません）。 Fig.HD0701_a Ｂ級増幅の動作曲線とその特徴 　最初にＢ級をとり上げたのは、この方式は、「ベースバイアスをかけない」方式だからです。つまり、Fig.HD0701_aのように、トランジスタ回路の入出力特性（普通はＶbe対コレクタ電流Ｉc）中で、入力側（ベース）にバイアスをかけませんから、入力が交流だとすると、負の側に振れる部分は出力には出てきません。 　また、Ｖbe−Ｉc特性には、Ｖbeの小さな部分ではＩcがほとんど流れない電圧範囲がありますから、出力波形の低振幅部分にはひずみが生じます。従って、出力波形はFig.HD0701_aの真中のような形になります。 　この方式では、バイアスがゼロですので、入力が無い時はコレクタ電流が流れません。そのため、効率は良いですが、片振幅ですのでひずみは相当大きく、この増幅器の後段には同調回路などで、基本波だけを取り出してやる必要があります。 通常、送信機の終段やオーディオアンプのパワー増幅などでは、負の側の波形も再現するため、「コンプリメンタリ」と呼ばれる特性の揃ったPNPトランジスタとNPNトランジスタをペアにして、「プッシュプル」という形式で忠実な波形を再現します。 　また、低振幅領域のひずみも、ＡＢ級という方式で、わずかにバイアスをかけてやることで解消できますので、ひずみと電力効率のバランスを取ったアンプが設計可能です。 ［２］Ｃ級増幅とは？ 　次に述べるのは、負バイアスをかけるＣ級増幅です。「負バイアス」というのは、Fig.HD0701_bの左にあるように、入力バイアスをトランジスタの動作点より低いところに持ってくることを言います。 Fig.HD0701_b Ｃ級増幅の動作曲線とその特徴 　このようにすると、Ｂ級ではかろうじて半周期分の出力が得られたものの、この方式ではそれ以下の出力しか得られません。 　信号が無い時はもちろん、少々の振幅では動作が始まりませんから、「効率」という点では他に比べて最も高くなります。ところが、副作用として、見ての通り、出力波形は入力のそれと比べて似ても似つかないものになります。即ち、ひずみが非常に大きいということで、通常、Ｃ級増幅は逆にこれを利用してひずみ（＝高調波）を得るために使われます。効率が良いので、送信機の終段にも用いられますが、高調波の発生には十分対策を取らなくてはなりません。 　ちなみに、振幅の形そのものが信号として意味を持つAM(A3E)波やSSB(J3E)波では、歪んでしまっては用をなさないので、終段にはＣ級増幅器は用いません。逆に、変調波の周波数に信号を載せるFM(F3E)系の電波には、高調波さえ除去できればいいので、効率の点でＣ級増幅が用いられます。 　さて、信号を増幅するのに、そんなにひずませてもいいのか？と思いますね。後にも書きますが、入力が正弦波だったとすると、信号がひずむこと＝高調波が混ざって出ること、なのです。だから、周波数逓倍回路のように高調波をたくさん得たい回路では、Ｃ級増幅を用いて、後段に設けた同調回路などで高調波だけを取り出すのです。 ［３］Ａ級増幅とは？ 　Ａ級増幅、というのは、入力信号の全周期においてトランジスタの動作点を上回るように十分に多いバイアス電流を流した回路を言います。 Fig.HD0701_c Ａ級増幅の動作曲線とその特徴 　Fig.HD0701_cのように、入力信号の振幅より大きなバイアス電圧をかけておけば、入力が−いっぱいに振れても、コレクタ電流が途切れることはありません。 　この方式は、入力信号を、トランジスタの特性の直線部分を使って全周期にわたって出力しますから、ひずみが非常に少なく、「きれいな」増幅が行なえます。 　その代わり、入力がない時も大きなバイアス電圧によって、コレクタ電流が流れ続けますから、パワーアンプなどでは出力がないのに猛烈に発熱します。つまり、効率は非常に悪いのです。 　効率が悪いですから、無線機の終段ではまずお目にかかることはありません。ひずみを極端に嫌うオーディオマニアの間では、「いくら発熱しようがこれ以外に考えられない」という回路です。 ［４］波形のひずみと高調波の関係 　さて、Ｃ級のところで、信号がひずむこと＝高調波が混ざって出ることだ、と書きました。これはどういうことなのでしょうか？　ひずみを起こす増幅器に、きれいな正弦波を入れた時、出力には元の正弦波の周波数の整数倍の成分が含まれている、ということです。1.5倍やπ倍の成分がなぜ出てこないのか、は、相対性理論において「光速がなぜ不変なのか」と問うことくらい（私にとって）謎です。 　このことは、本来なら「フーリエ変換」という数学的根拠を元に「証明」すべき問題ですが、数学だけやっても無線技術のレベルが上がるわけではないので、「証明」はやめて、本質（結果）だけを述べることにしましょう。（早い話が、知識が不足で「分かりやすい説明」ができません。） 　増幅器入力として、ひずみがない周波数ｆ1の正弦波を入れたとします。この時、理想的なＡ級増幅器であれば、その出力の周波数スペクトルは、Fig.HD0701_d上段のように周波数ｆ1だけの一本の線スペクトルで表されます。実際のＡ級増幅器では、理想的なものはなく、わずかにひずみます。 　同じ正弦波を、Ｂ級増幅器に入れたらどうなるでしょう？　それを示したのがFig.HD0701_d中段の図です。今度は、出力にｆ1だけでなく、その整数倍の周波数である、ｆ2,ｆ3,ｆ4…という成分が観測されます。高調波の次数が高くなるにつれて、一般にその成分は減少します。送信機の終段に用いる場合は、後段の同調回路やLPFで基本波のみを取出します。 　さらにＣ級増幅回路ではどうなるでしょうか？　ひずみ＝高調波成分はもっと増加して、Fig.HD0701_dの下段のようになります。高次の高調波成分がさらに増すので、逓倍器として用いるには都合がいいのです。増幅器として用いる場合は、Ｂ級と同じですが、逓倍器の場合は必要な高調波周波数に合わせた同調回路やBPFなどで取り出します。 　ちなみに、波形のひずみは増幅器の級だけでなく、大振幅の入力を入れたために波形の頭がクリップされたりしても起こります。 Fig.HD0701_d 増幅方式と高調波の関係 　つまり、単一周波数の正弦波以外は全て「ひずみ波」ということになります。 それでは、解答に移ります。 　Ａ…ベース・エミッタ間電圧Ｖbe対コレクタ電流Ｉcの特性曲線です 　Ｂ…加えるのはオフセット電圧ではなく、バイアス電圧です 　Ｃ…Ｃ級増幅では波形のひずみが大きくなります となりますから、２が正解と分かります。
