この問題のキーは、可動コイル形電流形に（全波）整流器を通して正弦波交流を通すと、平均値を表示する、ということです。通常、交流電圧計は実効値で目盛るので値を変換しなくてはなりません。［１］交流の電圧の表し方　交流は時間的に電圧が変化するので、その電圧は、いろいろな表現の方法があります。ここではFig.HJ0302_aを見ながら、「最大値」「平均値」「実効値」を見て行きます。

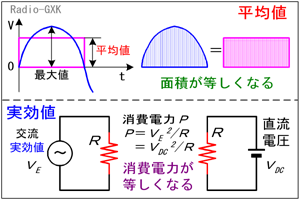

Fig.HJ0302_a 交流電圧の意味　平均値と実効値	一つ目は、最大値です。これは、「ある瞬間の電圧」で表現する方法で、最も分かりやすい「山の頂上（又は谷底）」の電圧（Fig.HJ0302_a左上）で示すやり方です。最大値は「振幅」ともいいます。　二つ目は、平均値です。これは「時間的に積分（面積を求める）して平らに均した電圧」で表現する方法（Fig.HJ0302_a右上）です。一周期分計算してしまうと、負側もあってゼロになってしまうので、半周期だけで計算します。図のピンク色の長方形の高さがその値に相当しますが、最大値をＥ [V]とすると、正弦波交流の平均値は0.63662Ｅ [V]となります（この係数0.6366…は2/πです）。
三つ目が、最も良く使う実効値です。最大値がＥ [V]の交流電源があるとして、ここから抵抗負荷に電力を食わせてＰ [W]の消費があったとします。同じ抵抗負荷に直流電源を繋いで、同じ電力を消費する時、直流電圧は何[V]を示すか、という問題（Fig.HJ0302_a下）の答えが、実効値です。　つまり、実効値100 [V]の交流と、直流100 [V]を同じニクロム線に繋ぐと、同じ電力を消費する、ということです。正弦波交流では実効値は0.707Ｅ [V]となります（この係数0.707…は1/√2です）。　十分ご存知かとは思いますが、商用電源の100 [V]（最近は200 [V]もあるが）は、実効値の表記です。　以上の中で、注意しておくべきなのは、平均値、実効値、ともに最大値にある係数を掛けるだけで換算可能である、という点と、この係数で換算ができるのは正弦波交流だけ、という点です。正弦波でない交流は、平均値、実効値を求める時の積分結果（＝面積）が違ってくるからです。　正弦波以外の交流で、どの程度違うのかを示す量に、波形率と波高率というものがあります。実効値をＶ_e、平均値をＶ_a、最大値をＶ_mとすれば、波高率Ｋ_pは、次式で定義されます。　Ｋ_p＝Ｖ_m/Ｖ_e　…(1) すなわち、波高率とは、最大値と実効値の比のことです。上で見てきたように、正弦波交流では波高率は1.41…(＝√2)ということになります。波高率が高いということは、実効値に比べて最大値が大きいということですから、ピークが尖った形の波、ということになります。波高率は別名、「クレストファクタ」とも言います。　次に、波形率についてです。波形率Ｋ_fは、次式で定義されます。　Ｋ_f＝Ｖ_e/Ｖ_a　…(2) すなわち、波形率とは、実効値と平均値の比のことです。これも正弦波で考えると、上で述べたように、　Ｖ_e/Ｖ_a＝π/2√2＝1.11 となるので、正弦波の波形率は1.11と覚えておいて損はないでしょう（というより、この問題のように知らなければ解けない問題が出ます）。［２］平均値から実効値への変換　上で見たように、一つの正弦波交流を３種類の電圧で表現する時、どれも、ある係数（波形率・波高率）で変換できることが分かりました。可動コイル形電流計に（全波）整流回路を接続して交流を流すと、指示値は平均値を示します。　つまり、最大目盛値の電流（直流）がＩ_DCmaxの可動コイル形電流計に、平均値がＩ_ACamax＝Ｉ_DCmaxとなる電流を流すと、最大値まで振れる、ということです。　平均値がＩ_ACamaxの交流電流の実効値Ｉ_ACemaxは、波形率(2)を用い（波形率は電圧で定義していますが、電流で定義しても同じです）て、　Ｋ_f＝Ｉ_ACemax/Ｉ_ACamax 　∴　Ｉ_ACemax＝Ｋ_fＩ_ACamax　…(3) 先に見たように、正弦波交流ではＫ_f＝1.11ですから、例えばＩ_ACamaxが1 [mA]だったとすると、その時のＩ_ACemaxは1.11 [mA]だということです。つまり、直流で1 [mA]フルスケールの電流計は、正弦波交流の実効値で1.11 [mA]流さないとフルスケールにならないということです。　ならば、倍率器の抵抗値を調整して、実効値1 [mA]フルスケールの電流計にするにはどうしたらいいか、というのがこの問題です。　直流の時に倍率器Ｒ_DC [Ω]を接続すると、フルスケール電圧Ｖ_FSDCが、　Ｖ_FSDC＝Ｉ_DCmaxＲ_DC　…(4) となります。一方、交流の実効値に対して、倍率器をＲ_AC [Ω]とすると、フルスケール電圧Ｖ_FSACは、　Ｖ_FSAC＝Ｉ_ACemaxＲ_AC　…(5) となります。ここで、Ｉ_ACamax＝Ｉ_DCmaxであることを(4)式に代入すると、　Ｖ_FSDC＝Ｉ_ACamaxＲ_DC　…(6) となり、また、(3)式を(5)式に代入すると、　Ｖ_FSAC＝Ｋ_fＩ_ACamaxＲ_AC　…(7) となります。両者のフルスケールが等しいのですから、(6)＝(7)とおいて　Ｉ_ACamaxＲ_DC＝Ｋ_fＩ_ACamaxＲ_AC 　∴　Ｒ_AC＝Ｒ_DC/Ｋ_f　…(8) ガチャガチャと計算しましたが、要するに実効値は平均値（＝直流計器の指示値）より大きい（Ｋ_f＞１）ので、実効値を指示値にするためには、倍率器の抵抗値は、直流の時の抵抗値を波形率で割って（電流を多く流して）やればいい、ということです。それでは、解答に移ります。　問題文から、まずＲ_DCを求めます。Ｖ_FSDC＝150 [V]で、Ｉ_DCmax＝1 [mA]ですから、　Ｒ_DC＝Ｖ_FSDC/Ｉ_DCmax＝150 [V]/1 [mA]＝150 [kΩ] となります。Ｋ_f＝1.11と上記のＲ_DCの値を(8)式に代入して、　Ｒ_AC＝Ｒ_DC/Ｋ_f＝150/1.11＝135 [kΩ] となります。従って、正解は２と分かります。
