検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2022年 12/31 12月期問題頁掲載 09/01 08月期問題頁掲載 05/14 04月期問題頁掲載	無線工学 > １アマ > H12年08月期 > A-01 A-01 図に示す回路において、ａｂ端子間の電位差の値として、正しいものを下の番号から選べ。 １  5 [V] ２ 10 [V] ３ 15 [V] ４ 20 [V] ５ 30 [V] Fig.H1208A01a

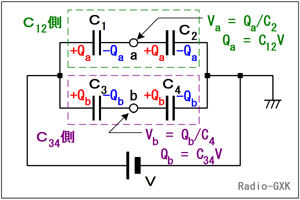

	この問題では、４個のコンデンサの合成容量を計算する必要はありません。ａとｂでの電位が分かればよいのです。着目するのは、「直列接続のコンデンサの各電極に蓄えられる電荷は等しい」、という物理です。 ［１］直列接続のコンデンサの各電極に蓄えられる電荷 　まず、Fig.HA0307_aのように、上側の「枝」（Ｃ12側）と下側の「枝」（Ｃ34側）に分けて考えます。 　Ｃ1の電源に繋がれている極に蓄えられる電荷が+Ｑaだとすると、Ｃ1の負の電荷は-Ｑaとなるはずです。また、Ｃ2の正の電荷も+Ｑaとなります。 　なぜなら、ノードａはＣ1とＣ2以外には接続されていませんから、電荷（電子）が消えたり勝手に湧き出したりしない限り、ある電極に+Ｑの電荷があるということは、それに繋がれた他の電極には-Ｑが蓄えられていることになるからです。 Fig.HA0307_a ２本の枝に分ける 　つまり、直列接続されているコンデンサの各電極に蓄えられる電荷は全て等しい、ということが分かります。 ［２］あとは電位差の計算 　このように考えると、Ｃ2に溜まる電荷がＱaなので、点ａの電位Ｖaは基準電位に対して、 　Ｖa＝Ｑa/Ｃ2　…(1) となります。一方、Ｑaというのは、Ｃ1とＣ2の直列回路の合成容量Ｃ12に電圧Ｖをかけたときに溜まる電荷量ですから、 　Ｑa＝Ｃ12Ｖ 　　 ＝{Ｃ1Ｃ2/(Ｃ1+Ｃ2)}Ｖ　…(2) となります。ここで、(2)を(1)に代入すれば、ＶaがＣ1とＣ2及びＶで表せて、 　　Ｖa＝{Ｃ1Ｃ2/(Ｃ1+Ｃ2)}Ｖ/Ｃ2 　　 ＝ＶＣ1/(Ｃ1+Ｃ2)　…(3) 全く同様にしてＣ34側についても、 　Ｖb＝ＶＣ3/(Ｃ3+Ｃ4)　…(4) となります。問題で問われている、ａとｂの電位差Ｖabは、 　　Ｖab＝|Ｖa-Ｖb| 　　　＝Ｖ|Ｃ1/(Ｃ1+Ｃ2)-Ｃ3/(Ｃ3+Ｃ4)|　…(5) となります。 それでは、解答に移ります。 (5)式で、Ｖ=30 [V], Ｃ1=25 [μF], Ｃ2=5 [μF], Ｃ3=8 [μF], Ｃ4=40 [μF] をそれぞれ代入すれば、 　Ｖab＝20 [V] と求められますから、正解は４と分かります。 　一見、面倒そうな問題ですが、コンデンサの直列接続の場合、各コンデンサに蓄積される電荷量が同じであることがキーで、これに着目して解けば、比較的単純な問題に変わってしまいます。
